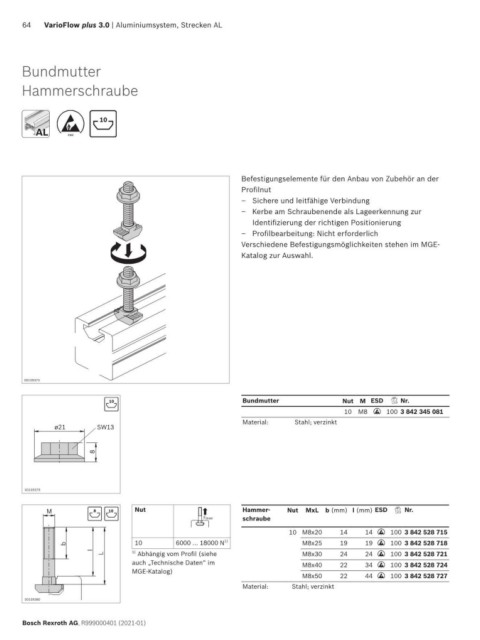

64 VarioFlow plus 3.0 | Aluminiumsystem, Strecken AL

Bundmutter

Hammerschraube

10
AL ESD
AL

Befestigungselemente für den Anbau von Zubehör an der
Profilnut
– Sichere und leitfähige Verbindung
– Kerbe am Schraubenende als Lageerkennung zur
Identifizierung der richtigen Positionierung
– Profilbearbeitung: Nicht erforderlich
Verschiedene Befestigungsmöglichkeiten stehen im MGE-
Katalog zur Auswahl.

00109373

10 Bundmutter Nut M ESD Nr.
10 M8 100 3 842 345 081
ESD
Material: Stahl; verzinkt
ø21 SW13

8

00109379

M 8 10 Nut Hammer- Nut MxL b (mm) l (mm) ESD Nr.
F max schraube
10 M8x20 14 14 100 3 842 528 715
ESD
b 10 6000 … 18000 N 1) M8x25 19 19 ESD 100 3 842 528 718
l 1)
L Abhängig vom Profil (siehe M8x30 24 24 100 3 842 528 721
ESD
auch „Technische Daten“ im M8x40 22 34 100 3 842 528 724
MGE-Katalog) ESD
M8x50 22 44 100 3 842 528 727
ESD
Material: Stahl; verzinkt
00109380
