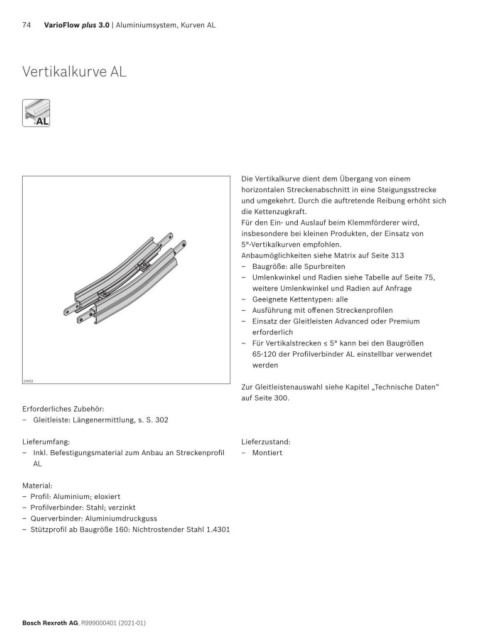

Page 74 - VarioFlow plus 3.0

74 VarioFlow plus 3.0 | Aluminiumsystem, Kurven AL

Vertikalkurve AL

AL
AL

Die Vertikalkurve dient dem Übergang von einem
horizontalen Streckenabschnitt in eine Steigungsstrecke
und umgekehrt. Durch die auftretende Reibung erhöht sich
die Kettenzugkraft.
Für den Ein- und Auslauf beim Klemmförderer wird,
insbesondere bei kleinen Produkten, der Einsatz von
5°-Vertikalkurven empfohlen.
Anbaumöglichkeiten siehe Matrix auf Seite 313
– Baugröße: alle Spurbreiten
– Umlenkwinkel und Radien siehe Tabelle auf Seite 75,
weitere Umlenkwinkel und Radien auf Anfrage
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen
– Einsatz der Gleitleisten Advanced oder Premium
erforderlich
– Für Vertikalstrecken ≤ 5° kann bei den Baugrößen
65-120 der Profilverbinder AL einstellbar verwendet
werden

24052
Zur Gleitleistenauswahl siehe Kapitel „Technische Daten“
auf Seite 300.
Erforderliches Zubehör:
– Gleitleiste: Längenermittlung, s. S. 302

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an Streckenprofil – Montiert
AL

Material:
– Profil: Aluminium; eloxiert
– Profilverbinder: Stahl; verzinkt
– Querverbinder: Aluminiumdruckguss
– Stützprofil ab Baugröße 160: Nichtrostender Stahl 1.4301

Bosch Rexroth AG, R999000401 (2021-01)
