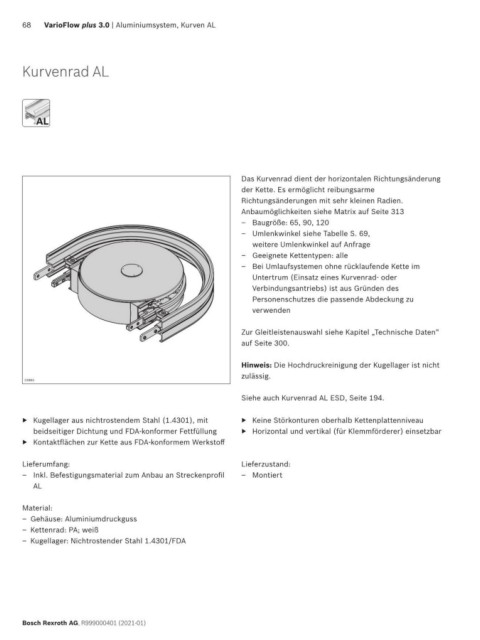

Page 68 - VarioFlow plus 3.0

68 VarioFlow plus 3.0 | Aluminiumsystem, Kurven AL

Kurvenrad AL

AL
AL

Das Kurvenrad dient der horizontalen Richtungsänderung
der Kette. Es ermöglicht reibungsarme
Richtungsänderungen mit sehr kleinen Radien.
Anbaumöglichkeiten siehe Matrix auf Seite 313
– Baugröße: 65, 90, 120
– Umlenkwinkel siehe Tabelle S. 69,
weitere Umlenkwinkel auf Anfrage
– Geeignete Kettentypen: alle
– Bei Umlaufsystemen ohne rücklaufende Kette im
Untertrum (Einsatz eines Kurvenrad- oder
Verbindungsantriebs) ist aus Gründen des
Personenschutzes die passende Abdeckung zu
verwenden

Zur Gleitleistenauswahl siehe Kapitel „Technische Daten“
auf Seite 300.

Hinweis: Die Hochdruckreinigung der Kugellager ist nicht
zulässig.
23983
Siehe auch Kurvenrad AL ESD, Seite 194.

▶ Kugellager aus nichtrostendem Stahl (1.4301), mit ▶ Keine Störkonturen oberhalb Kettenplattenniveau
beidseitiger Dichtung und FDA-konformer Fettfüllung ▶ Horizontal und vertikal (für Klemmförderer) einsetzbar
▶ Kontaktflächen zur Kette aus FDA-konformem Werkstoff

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an Streckenprofil – Montiert
AL

Material:
– Gehäuse: Aluminiumdruckguss
– Kettenrad: PA; weiß
– Kugellager: Nichtrostender Stahl 1.4301/FDA

Bosch Rexroth AG, R999000401 (2021-01)
