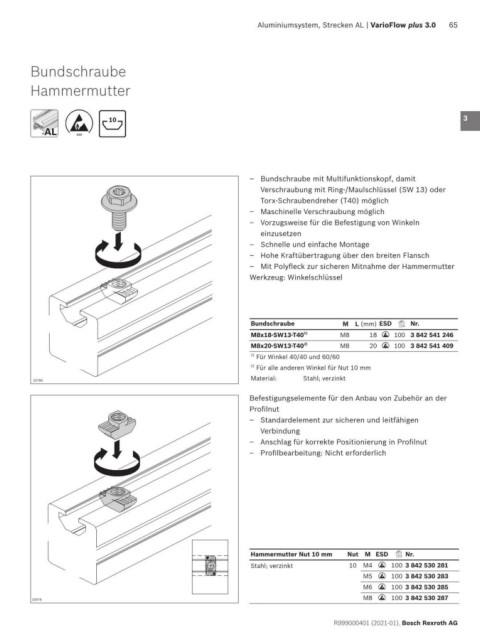

Aluminiumsystem, Strecken AL | VarioFlow plus 3.0 65

Bundschraube 1

Hammermutter 2

10 3
AL
AL
ESD
4
5

– Bundschraube mit Multifunktionskopf, damit
Verschraubung mit Ring-/Maulschlüssel (SW 13) oder 6
Torx-Schraubendreher (T40) möglich
– Maschinelle Verschraubung möglich 7
– Vorzugsweise für die Befestigung von Winkeln
einzusetzen 8
– Schnelle und einfache Montage
– Hohe Kraftübertragung über den breiten Flansch 9
– Mit Polyfleck zur sicheren Mitnahme der Hammermutter
Werkzeug: Winkelschlüssel 10

11

Bundschraube M L (mm) ESD Nr. 12
M8x18-SW13-T40 1) M8 18 100 3 842 541 246
ESD
M8x20-SW13-T40 2) M8 20 100 3 842 541 409 13
ESD
1) Für Winkel 40/40 und 60/60
2) Für alle anderen Winkel für Nut 10 mm 14
Material: Stahl; verzinkt
20780
15
Befestigungselemente für den Anbau von Zubehör an der
Profilnut 16
– Standardelement zur sicheren und leitfähigen
Verbindung 17
– Anschlag für korrekte Positionierung in Profilnut
– Profilbearbeitung: Nicht erforderlich 18

19

20

21

22
Hammermutter Nut 10 mm Nut M ESD Nr.
Stahl; verzinkt 10 M4 ESD 100 3 842 530 281 23
M5 100 3 842 530 283
ESD
M6 100 3 842 530 285
ESD 24
M8 100 3 842 530 287
20978 ESD
R999000401 (2021-01), Bosch Rexroth AG
