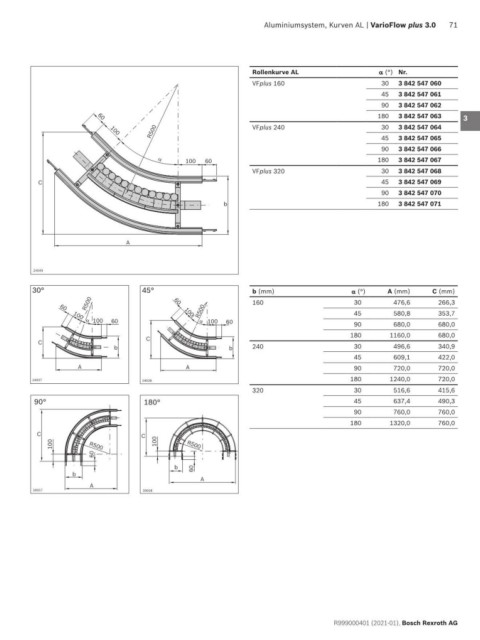

Aluminiumsystem, Kurven AL | VarioFlow plus 3.0 71

Rollenkurve AL α (°) Nr. 1
VFplus 160 30 3 842 547 060
45 3 842 547 061 2
90 3 842 547 062
180 3 842 547 063 3
60
R500 VFplus 240 30 3 842 547 064 4
100
3 842 547 065
45
90 3 842 547 066
180 3 842 547 067
100 60 5
VFplus 320 30 3 842 547 068
C 45 3 842 547 069 6
90 3 842 547 070
b 180 3 842 547 071
7

8
A
9

24049
10
30° 45° b (mm) α (°) A (mm) C (mm)
R500 60 160 30 476,6 266,3 11
60
100 100 R500 45 580,8 353,7
100 60 100 60 90 680,0 680,0 12
180 1160,0 680,0
C
C 13
b b 240 30 496,6 340,9
45 609,1 422,0
A A 90 720,0 720,0 14
180 1240,0 720,0
24937 24938
320 30 516,6 415,6 15
90° 180° 45 637,4 490,3
90 760,0 760,0 16
180 1320,0 760,0
C C 17
100 R500 100 R500
60 18
b 60
b 19
A
A
39057 39058
20

21

22

23

24

R999000401 (2021-01), Bosch Rexroth AG
