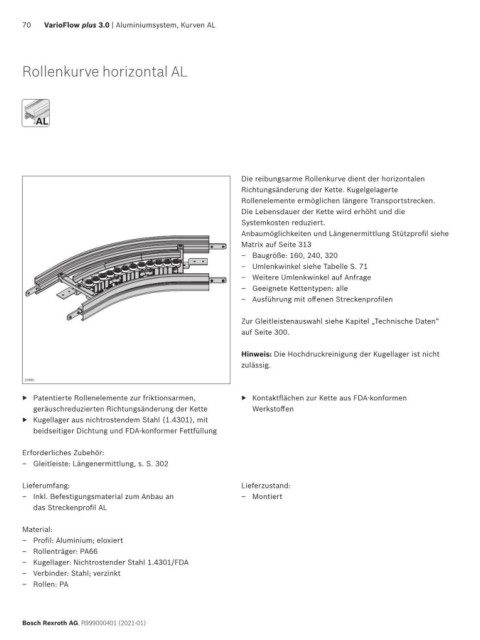

70 VarioFlow plus 3.0 | Aluminiumsystem, Kurven AL

Rollenkurve horizontal AL

AL
AL

Die reibungsarme Rollenkurve dient der horizontalen
Richtungsänderung der Kette. Kugelgelagerte
Rollenelemente ermöglichen längere Transportstrecken.
Die Lebensdauer der Kette wird erhöht und die
Systemkosten reduziert.
Anbaumöglichkeiten und Längenermittlung Stützprofil siehe
Matrix auf Seite 313
– Baugröße: 160, 240, 320
– Umlenkwinkel siehe Tabelle S. 71
– Weitere Umlenkwinkel auf Anfrage
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen

Zur Gleitleistenauswahl siehe Kapitel „Technische Daten“
auf Seite 300.

Hinweis: Die Hochdruckreinigung der Kugellager ist nicht
zulässig.

23985
▶ Patentierte Rollenelemente zur friktionsarmen, ▶ Kontaktflächen zur Kette aus FDA-konformen
geräuschreduzierten Richtungsänderung der Kette Werkstoffen
▶ Kugellager aus nichtrostendem Stahl (1.4301), mit
beidseitiger Dichtung und FDA-konformer Fettfüllung

Erforderliches Zubehör:
– Gleitleiste: Längenermittlung, s. S. 302

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an – Montiert
das Streckenprofil AL

Material:
– Profil: Aluminium; eloxiert
– Rollenträger: PA66
– Kugellager: Nichtrostender Stahl 1.4301/FDA
– Verbinder: Stahl; verzinkt
– Rollen: PA
