72 VarioFlow plus 3.0 | Aluminiumsystem, Kurven AL

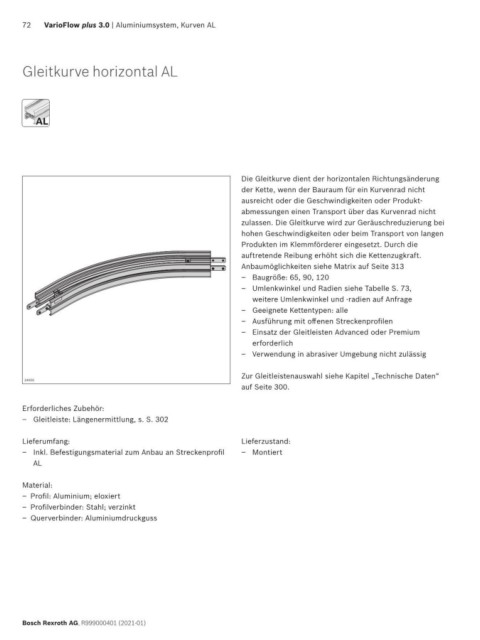

Gleitkurve horizontal AL

AL
AL

Die Gleitkurve dient der horizontalen Richtungsänderung
der Kette, wenn der Bauraum für ein Kurvenrad nicht
ausreicht oder die Geschwindigkeiten oder Produkt-
abmessungen einen Transport über das Kurvenrad nicht
zulassen. Die Gleitkurve wird zur Geräuschreduzierung bei
hohen Geschwindigkeiten oder beim Transport von langen
Produkten im Klemmförderer eingesetzt. Durch die
auftretende Reibung erhöht sich die Kettenzugkraft.
Anbaumöglichkeiten siehe Matrix auf Seite 313
– Baugröße: 65, 90, 120
– Umlenkwinkel und Radien siehe Tabelle S. 73,
weitere Umlenkwinkel und -radien auf Anfrage
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen
– Einsatz der Gleitleisten Advanced oder Premium
erforderlich
– Verwendung in abrasiver Umgebung nicht zulässig

Zur Gleitleistenauswahl siehe Kapitel „Technische Daten“
24050
auf Seite 300.
Erforderliches Zubehör:
– Gleitleiste: Längenermittlung, s. S. 302

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an Streckenprofil – Montiert
AL

Material:
– Profil: Aluminium; eloxiert
– Profilverbinder: Stahl; verzinkt
– Querverbinder: Aluminiumdruckguss

Bosch Rexroth AG, R999000401 (2021-01)
