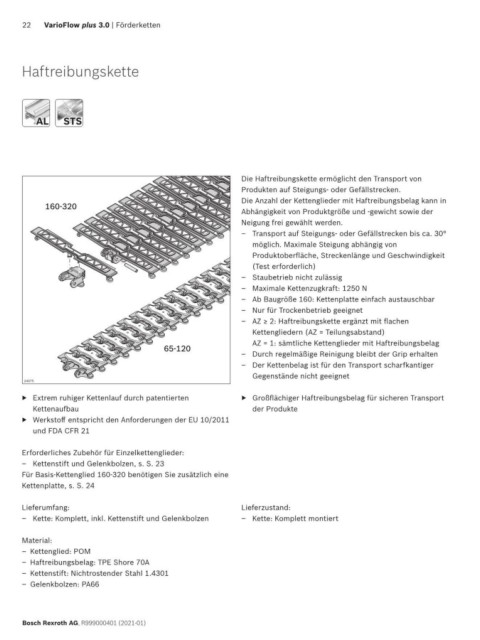

Page 22 - VarioFlow plus 3.0

22 VarioFlow plus 3.0 | Förderketten

Haftreibungskette

AL
AL STS
STS

Die Haftreibungskette ermöglicht den Transport von
Produkten auf Steigungs- oder Gefällstrecken.
Die Anzahl der Kettenglieder mit Haftreibungsbelag kann in
160-320
Abhängigkeit von Produktgröße und -gewicht sowie der
Neigung frei gewählt werden.
– Transport auf Steigungs- oder Gefällstrecken bis ca. 30°
möglich. Maximale Steigung abhängig von
Produktoberfläche, Streckenlänge und Geschwindigkeit
(Test erforderlich)
– Staubetrieb nicht zulässig
– Maximale Kettenzugkraft: 1250 N
– Ab Baugröße 160: Kettenplatte einfach austauschbar
– Nur für Trockenbetrieb geeignet
– AZ ≥ 2: Haftreibungskette ergänzt mit flachen
Kettengliedern (AZ = Teilungsabstand)
AZ = 1: sämtliche Kettenglieder mit Haftreibungsbelag
65-120
– Durch regelmäßige Reinigung bleibt der Grip erhalten
– Der Kettenbelag ist für den Transport scharfkantiger
Gegenstände nicht geeignet
24075
▶ Extrem ruhiger Kettenlauf durch patentierten ▶ Großflächiger Haftreibungsbelag für sicheren Transport
Kettenaufbau der Produkte
▶ Werkstoff entspricht den Anforderungen der EU 10/2011
und FDA CFR 21

Erforderliches Zubehör für Einzelkettenglieder:
– Kettenstift und Gelenkbolzen, s. S. 23
Für Basis-Kettenglied 160-320 benötigen Sie zusätzlich eine
Kettenplatte, s. S. 24

Lieferumfang: Lieferzustand:
– Kette: Komplett, inkl. Kettenstift und Gelenkbolzen – Kette: Komplett montiert

Material:
– Kettenglied: POM
– Haftreibungsbelag: TPE Shore 70A
– Kettenstift: Nichtrostender Stahl 1.4301
– Gelenkbolzen: PA66

Bosch Rexroth AG, R999000401 (2021-01)
