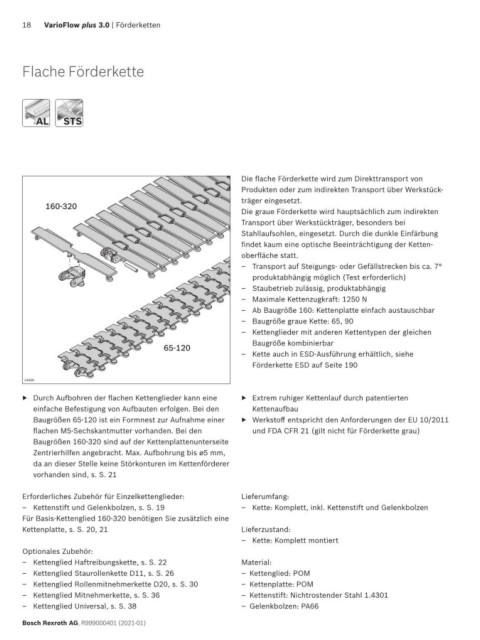

Page 18 - VarioFlow plus 3.0

18 VarioFlow plus 3.0 | Förderketten

Flache Förderkette

AL STS
AL
STS

Die flache Förderkette wird zum Direkttransport von
Produkten oder zum indirekten Transport über Werkstück­
träger eingesetzt.
160-320
Die graue Förderkette wird hauptsächlich zum indirekten
Transport über Werkstückträger, besonders bei
Stahllaufsohlen, eingesetzt. Durch die dunkle Einfärbung
findet kaum eine optische Beeinträchtigung der Ketten­
oberfläche statt.
– Transport auf Steigungs­ oder Gefällstrecken bis ca. 7°
produktabhängig möglich (Test erforderlich)
– Staubetrieb zulässig, produktabhängig
– Maximale Kettenzugkraft: 1250 N
– Ab Baugröße 160: Kettenplatte einfach austauschbar
– Baugröße graue Kette: 65, 90
– Kettenglieder mit anderen Kettentypen der gleichen
Baugröße kombinierbar
65-120
– Kette auch in ESD­Ausführung erhältlich, siehe
Förderkette ESD auf Seite 190

24068
▶ Durch Aufbohren der flachen Kettenglieder kann eine ▶ Extrem ruhiger Kettenlauf durch patentierten
einfache Befestigung von Aufbauten erfolgen. Bei den Kettenaufbau
Baugrößen 65­120 ist ein Formnest zur Aufnahme einer ▶ Werkstoff entspricht den Anforderungen der EU 10/2011
flachen M5­Sechskantmutter vorhanden. Bei den und FDA CFR 21 (gilt nicht für Förderkette grau)
Baugrößen 160­320 sind auf der Kettenplattenunterseite
Zentrierhilfen angebracht. Max. Aufbohrung bis ø5 mm,
da an dieser Stelle keine Störkonturen im Kettenförderer
vorhanden sind, s. S. 21

Erforderliches Zubehör für Einzelkettenglieder: Lieferumfang:
– Kettenstift und Gelenkbolzen, s. S. 19 – Kette: Komplett, inkl. Kettenstift und Gelenkbolzen
Für Basis­Kettenglied 160­320 benötigen Sie zusätzlich eine
Kettenplatte, s. S. 20, 21 Lieferzustand:
– Kette: Komplett montiert
Optionales Zubehör:
– Kettenglied Haftreibungskette, s. S. 22 Material:
– Kettenglied Staurollenkette D11, s. S. 26 – Kettenglied: POM
– Kettenglied Rollenmitnehmerkette D20, s. S. 30 – Kettenplatte: POM
– Kettenglied Mitnehmerkette, s. S. 36 – Kettenstift: Nichtrostender Stahl 1.4301
– Kettenglied Universal, s. S. 38 – Gelenkbolzen: PA66

Bosch Rexroth AG, R999000401 (2021-01)
