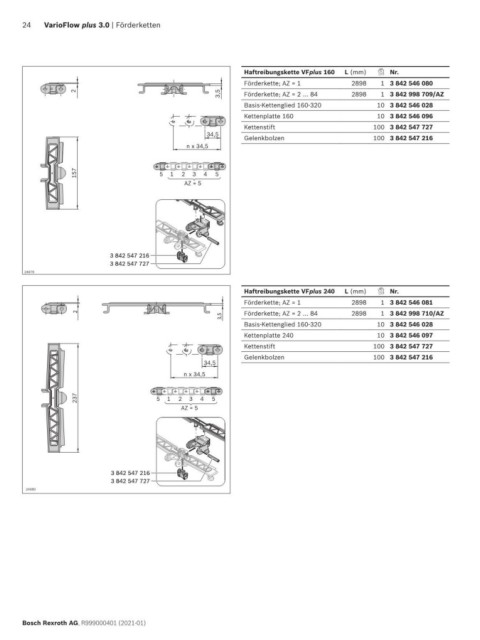

24 VarioFlow plus 3.0 | Förderketten

Haftreibungskette VFplus 160 L (mm) Nr.
Förderkette; AZ = 1 2898 1 3 842 546 080
3,5 Förderkette; AZ = 2 … 84 2898 1 3 842 998 709/AZ
2
Basis-Kettenglied 160-320 10 3 842 546 028
Kettenplatte 160 10 3 842 546 096
Kettenstift 100 3 842 547 727
34,5
Gelenkbolzen 100 3 842 547 216
n x 34,5

157 5 1 2 3 4 5
AZ = 5

3 842 547 216
3 842 547 727
24079
Haftreibungskette VFplus 240 L (mm) Nr.
Förderkette; AZ = 1 2898 1 3 842 546 081
2 Förderkette; AZ = 2 … 84 2898 1 3 842 998 710/AZ
3,5
Basis-Kettenglied 160-320 10 3 842 546 028
Kettenplatte 240 10 3 842 546 097
Kettenstift 100 3 842 547 727
Gelenkbolzen 100 3 842 547 216
34,5
n x 34,5

237 5 1 2 3 4 5
AZ = 5

3 842 547 216
3 842 547 727
24080
