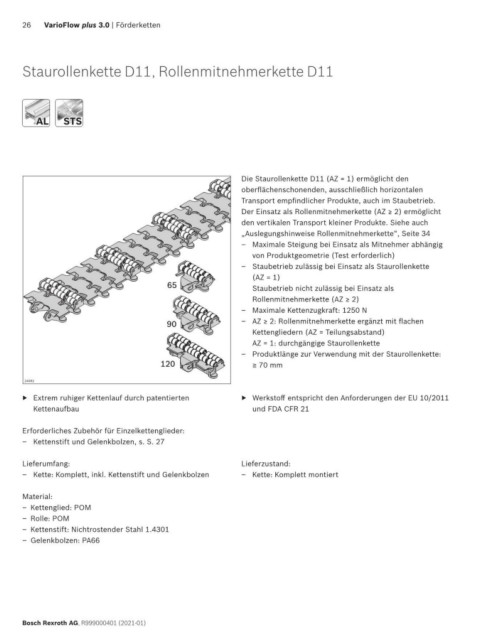

Page 26 - VarioFlow plus 3.0

26 VarioFlow plus 3.0 | Förderketten

Staurollenkette D11, Rollenmitnehmerkette D11

AL STS
AL
STS

Die Staurollenkette D11 (AZ = 1) ermöglicht den
oberflächenschonenden, ausschließlich horizontalen
Transport empfindlicher Produkte, auch im Staubetrieb.
Der Einsatz als Rollenmitnehmerkette (AZ ≥ 2) ermöglicht
den vertikalen Transport kleiner Produkte. Siehe auch
„Auslegungshinweise Rollenmitnehmerkette“, Seite 34
– Maximale Steigung bei Einsatz als Mitnehmer abhängig
von Produktgeometrie (Test erforderlich)
– Staubetrieb zulässig bei Einsatz als Staurollenkette
(AZ = 1)
65 Staubetrieb nicht zulässig bei Einsatz als

Rollenmitnehmerkette (AZ ≥ 2)
– Maximale Kettenzugkraft: 1250 N
90 – AZ ≥ 2: Rollenmitnehmerkette ergänzt mit flachen
Kettengliedern (AZ = Teilungsabstand)
AZ = 1: durchgängige Staurollenkette
– Produktlänge zur Verwendung mit der Staurollenkette:
120 ≧ 70 mm

24082
▶ Extrem ruhiger Kettenlauf durch patentierten ▶ Werkstoff entspricht den Anforderungen der EU 10/2011
Kettenaufbau und FDA CFR 21

Erforderliches Zubehör für Einzelkettenglieder:
– Kettenstift und Gelenkbolzen, s. S. 27

Lieferumfang: Lieferzustand:
– Kette: Komplett, inkl. Kettenstift und Gelenkbolzen – Kette: Komplett montiert

Material:
– Kettenglied: POM
– Rolle: POM
– Kettenstift: Nichtrostender Stahl 1.4301
– Gelenkbolzen: PA66

Bosch Rexroth AG, R999000401 (2021-01)
