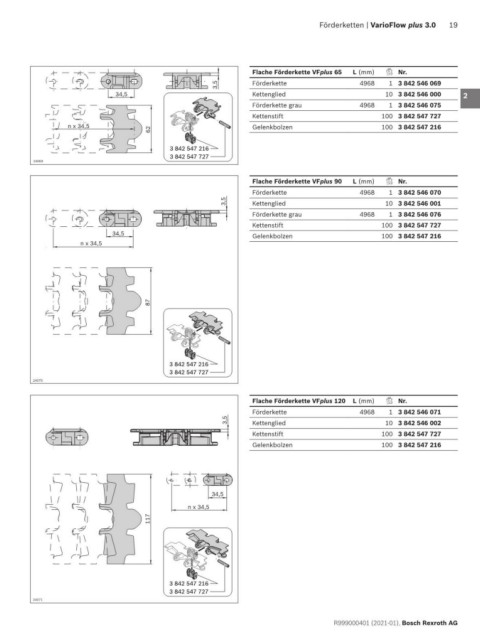

Förderketten | VarioFlow plus 3.0 19

Flache Förderkette VFplus 65 L (mm) Nr. 1
3,5 Förderkette 4968 1 3 842 546 069
34,5 Kettenglied 10 3 842 546 000 2
Förderkette grau 4968 1 3 842 546 075
Kettenstift 100 3 842 547 727 3
n x 34,5 Gelenkbolzen 100 3 842 547 216
62
4
3 842 547 216
3 842 547 727
24069 5
Flache Förderkette VFplus 90 L (mm) Nr. 6
Förderkette 4968 1 3 842 546 070
3,5 Kettenglied 10 3 842 546 001 7
Förderkette grau 4968 1 3 842 546 076
Kettenstift 100 3 842 547 727
34,5 Gelenkbolzen 100 3 842 547 216 8
n x 34,5
9

10

11
87

12

13

3 842 547 216 14
3 842 547 727
24070
15
Flache Förderkette VFplus 120 L (mm) Nr.
Förderkette 4968 1 3 842 546 071 16
3,5 Kettenglied 10 3 842 546 002
Kettenstift 100 3 842 547 727 17
Gelenkbolzen 100 3 842 547 216
18

19

34,5
20
n x 34,5
117 21

22

23

3 842 547 216
3 842 547 727 24
24071
