Förderketten | VarioFlow plus 3.0 21

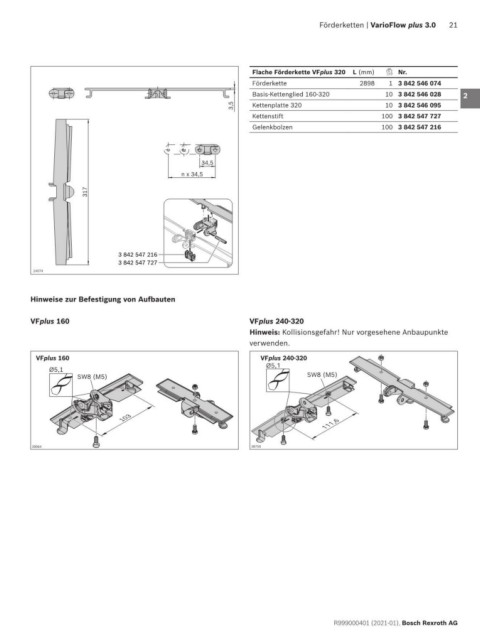

Flache Förderkette VFplus 320 L (mm) Nr. 1
Förderkette 2898 1 3 842 546 074
Basis­Kettenglied 160­320 10 3 842 546 028 2
3,5 Kettenplatte 320 10 3 842 546 095
Kettenstift 100 3 842 547 727 3
Gelenkbolzen 100 3 842 547 216
4

34,5 5
n x 34,5
6
317
7

8

3 842 547 216 9
3 842 547 727
24074
10

Hinweise zur Befestigung von Aufbauten 11

VFplus 160 VFplus 240-320 12
Hinweis: Kollisionsgefahr! Nur vorgesehene Anbaupunkte
verwenden. 13

VFplus 160 VFplus 240-320
Ø5,1 14
Ø5,1
SW8 (M5) SW8 (M5)
15

16
103
111,6
17

39064 38756
18

19

20

21

22

23

24
