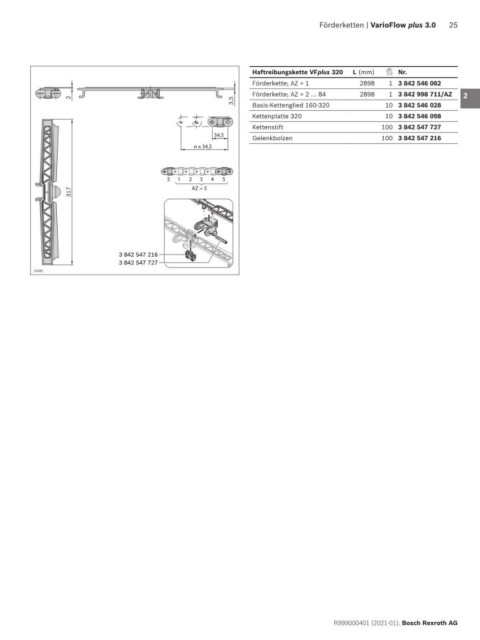

Förderketten | VarioFlow plus 3.0 25
Haftreibungskette VFplus 320 L (mm) Nr. 1
Förderkette; AZ = 1 2898 1 3 842 546 082
Förderkette; AZ = 2 … 84 2898 1 3 842 998 711/AZ 2
2
3,5 Basis-Kettenglied 160-320 10 3 842 546 028
Kettenplatte 320 10 3 842 546 098 3
Kettenstift 100 3 842 547 727
34,5
Gelenkbolzen 100 3 842 547 216 4
n x 34,5
5
5 1 2 3 4 5 6
317 AZ = 5
7
8
3 842 547 216 9
3 842 547 727
24081
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
R999000401 (2021-01), Bosch Rexroth AG
