Förderketten | VarioFlow plus 3.0 27

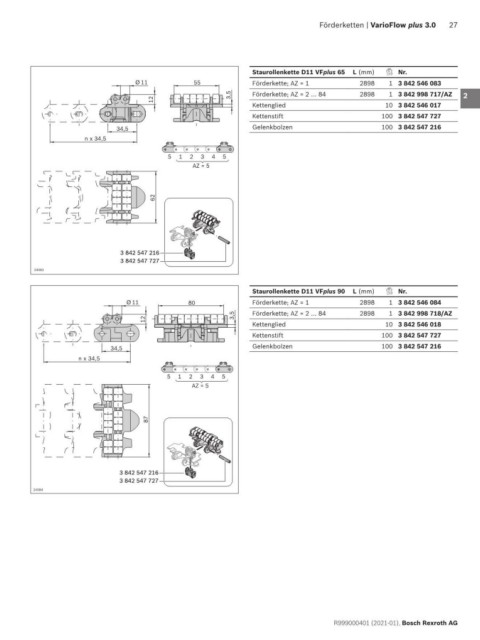

Staurollenkette D11 VFplus 65 L (mm) Nr. 1
11 55 Förderkette; AZ = 1 2898 1 3 842 546 083
3,5 Förderkette; AZ = 2 … 84 2898 1 3 842 998 717/AZ 2
12
Kettenglied 10 3 842 546 017
Kettenstift 100 3 842 547 727 3
34,5 Gelenkbolzen 100 3 842 547 216
n x 34,5 4
5 1 2 3 4 5
AZ = 5 5
6
62
7
8
3 842 547 216 9
3 842 547 727
24083
10
Staurollenkette D11 VFplus 90 L (mm) Nr.
11 80 Förderkette; AZ = 1 2898 1 3 842 546 084 11
3,5 Förderkette; AZ = 2 … 84 2898 1 3 842 998 718/AZ
12 12
Kettenglied 10 3 842 546 018
Kettenstift 100 3 842 547 727
34,5 Gelenkbolzen 100 3 842 547 216 13
n x 34,5
14
5 1 2 3 4 5
AZ = 5 15
16
87
17
18
3 842 547 216
3 842 547 727 19
24084
20
21
22
23
24
R999000401 (2021-01), Bosch Rexroth AG
