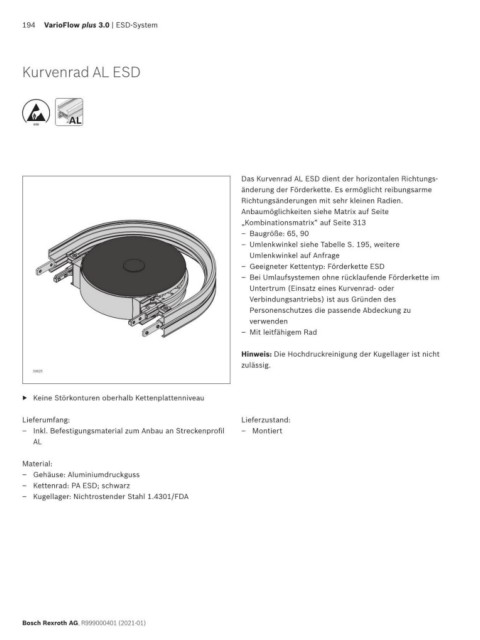

Kurvenrad AL ESD

AL
AL
ESD

Das Kurvenrad AL ESD dient der horizontalen Richtungs-
änderung der Förderkette. Es ermöglicht reibungsarme
Richtungsänderungen mit sehr kleinen Radien.
Anbaumöglichkeiten siehe Matrix auf Seite
„Kombinationsmatrix“ auf Seite 313
– Baugröße: 65, 90
– Umlenkwinkel siehe Tabelle S. 195, weitere
Umlenkwinkel auf Anfrage
– Geeigneter Kettentyp: Förderkette ESD
– Bei Umlaufsystemen ohne rücklaufende Förderkette im
Untertrum (Einsatz eines Kurvenrad- oder
Verbindungsantriebs) ist aus Gründen des
Personenschutzes die passende Abdeckung zu
verwenden
– Mit leitfähigem Rad

Hinweis: Die Hochdruckreinigung der Kugellager ist nicht
zulässig.
33625

▶ Keine Störkonturen oberhalb Kettenplattenniveau

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an Streckenprofil – Montiert
AL

Material:
– Gehäuse: Aluminiumdruckguss
– Kettenrad: PA ESD; schwarz
– Kugellager: Nichtrostender Stahl 1.4301/FDA
