Page 197 - VarioFlow plus 3.0

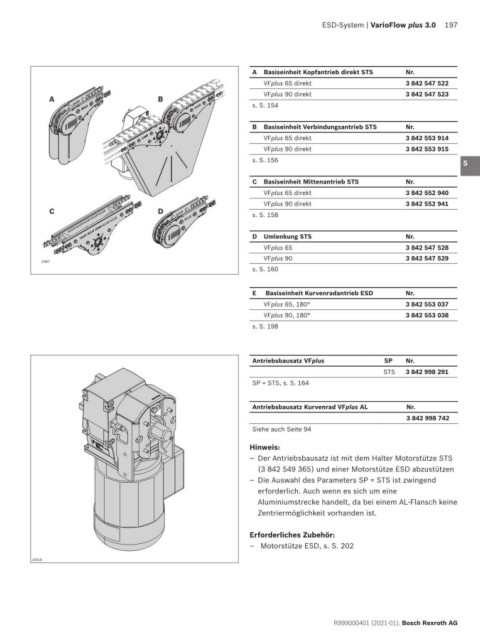

ESD-System | VarioFlow plus 3.0 197

A Basiseinheit Kopfantrieb direkt STS Nr. 1
VFplus 65 direkt 3 842 547 522
VFplus 90 direkt 3 842 547 523 2
A B
s. S. 154
3
B Basiseinheit Verbindungsantrieb STS Nr.
VFplus 65 direkt 3 842 553 914 4
VFplus 90 direkt 3 842 553 915
s. S. 156 5

Basiseinheit STS C Basiseinheit Mittenantrieb STS Nr. 6

(Kopfantrieb direkt oder VFplus 65 direkt 3 842 552 940
VFplus 90 direkt
Verbindungs- oder Mittenantrieb) C D s. S. 158 3 842 552 941 7
oder Umlenkung STS 8
+ D Umlenkung STS Nr.
VFplus 65
3 842 547 528
Konfigurierbarer Antriebsbausatz STS VFplus 90 3 842 547 529 9
33807
(Standardgetriebemotor oder Rundwelle) s. S. 160 10
+
Adapter AL-STS E Basiseinheit Kurvenradantrieb ESD Nr. 11
3 842 553 037
VFplus 65, 180°
= VFplus 90, 180° 3 842 553 038
Vollständiger Antrieb für ESD-Systeme s. S. 198 12
13

Antriebsbausatz VFplus SP Nr. 14
STS 3 842 998 291
SP = STS, s. S. 164
15
Antriebsbausatz Kurvenrad VFplus AL Nr. 16
3 842 998 742
Siehe auch Seite 94 17
Hinweis:
– Der Antriebsbausatz ist mit dem Halter Motorstütze STS 18
(3 842 549 365) und einer Motorstütze ESD abzustützen
– Die Auswahl des Parameters SP = STS ist zwingend 19
erforderlich. Auch wenn es sich um eine
Aluminiumstrecke handelt, da bei einem AL-Flansch keine 20
Zentriermöglichkeit vorhanden ist.
21
Erforderliches Zubehör:
– Motorstütze ESD, s. S. 202 22
25618
23

24

R999000401 (2021-01), Bosch Rexroth AG
