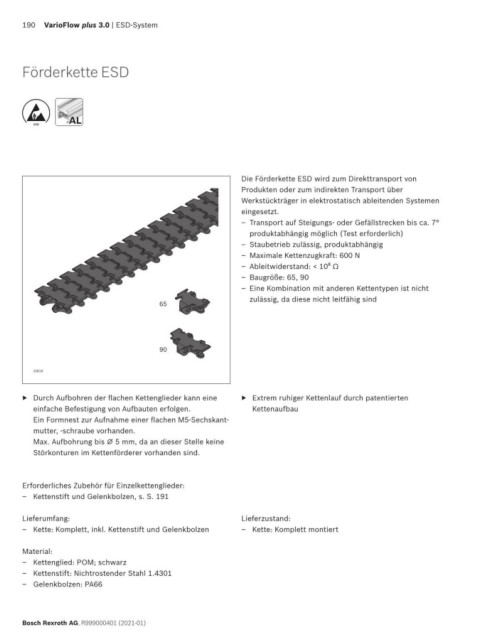

Page 190 - VarioFlow plus 3.0
P. 190
190 VarioFlow plus 3.0 | ESD-System
Förderkette ESD
AL
AL
ESD
Die Förderkette ESD wird zum Direkttransport von
Produkten oder zum indirekten Transport über
Werkstückträger in elektrostatisch ableitenden Systemen
eingesetzt.
– Transport auf Steigungs- oder Gefällstrecken bis ca. 7°
produktabhängig möglich (Test erforderlich)
– Staubetrieb zulässig, produktabhängig
– Maximale Kettenzugkraft: 600 N
– Ableitwiderstand: < 10 Ω
8
– Baugröße: 65, 90
– Eine Kombination mit anderen Kettentypen ist nicht
zulässig, da diese nicht leitfähig sind
65
90
33618
▶ Durch Aufbohren der flachen Kettenglieder kann eine ▶ Extrem ruhiger Kettenlauf durch patentierten
einfache Befestigung von Aufbauten erfolgen. Kettenaufbau
Ein Formnest zur Aufnahme einer flachen M5-Sechskant-
mutter, -schraube vorhanden.
Max. Aufbohrung bis ⌀ 5 mm, da an dieser Stelle keine
Störkonturen im Kettenförderer vorhanden sind.
Erforderliches Zubehör für Einzelkettenglieder:
– Kettenstift und Gelenkbolzen, s. S. 191
Lieferumfang: Lieferzustand:
– Kette: Komplett, inkl. Kettenstift und Gelenkbolzen – Kette: Komplett montiert
Material:
– Kettenglied: POM; schwarz
– Kettenstift: Nichtrostender Stahl 1.4301
– Gelenkbolzen: PA66
Bosch Rexroth AG, R999000401 (2021-01)
