ESD-System | VarioFlow plus 3.0 189

1

2

3

4

5

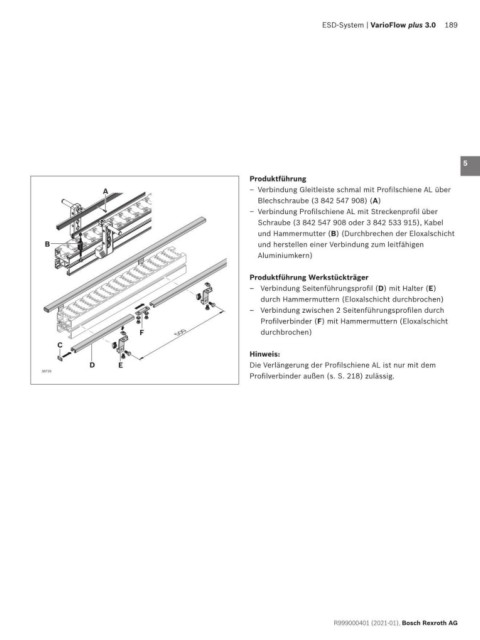

Produktführung
A – Verbindung Gleitleiste schmal mit Profilschiene AL über 6
Blechschraube (3 842 547 908) (A)
– Verbindung Profilschiene AL mit Streckenprofil über 7
Schraube (3 842 547 908 oder 3 842 533 915), Kabel
und Hammermutter (B) (Durchbrechen der Eloxalschicht 8
B und herstellen einer Verbindung zum leitfähigen
Aluminiumkern) 9

Produktführung Werkstückträger 10
– Verbindung Seitenführungsprofil (D) mit Halter (E)
durch Hammermuttern (Eloxalschicht durchbrochen) 11
– Verbindung zwischen 2 Seitenführungsprofilen durch
Profilverbinder (F) mit Hammermuttern (Eloxalschicht 12
F 500 durchbrochen)
C 13
Hinweis:
D E Die Verlängerung der Profilschiene AL ist nur mit dem 14
38739
Profilverbinder außen (s. S. 218) zulässig.
15

16

17

18

19

20

21

22

23

24
