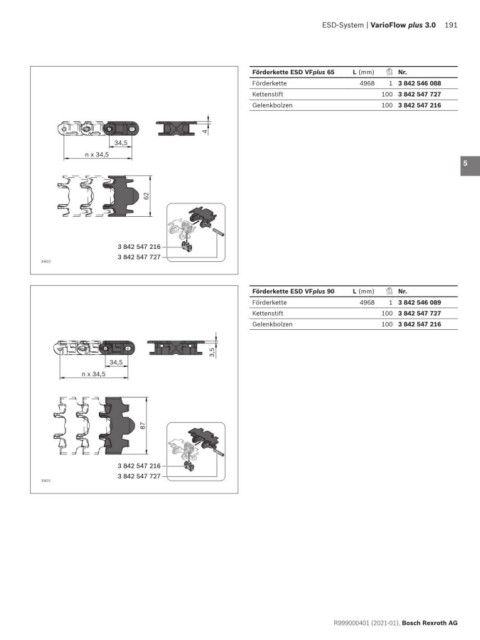

ESD-System | VarioFlow plus 3.0 191
Förderkette ESD VFplus 65 L (mm) Nr. 1
Förderkette 4968 1 3 842 546 088
Kettenstift 100 3 842 547 727 2
Gelenkbolzen 100 3 842 547 216
3
4
34,5 4
n x 34,5
5
6
62
7
8
3 842 547 216
3 842 547 727 9
33622
10
Förderkette ESD VFplus 90 L (mm) Nr.
Förderkette 4968 1 3 842 546 089 11
Kettenstift 100 3 842 547 727
Gelenkbolzen 100 3 842 547 216 12
13
3,5
34,5 14
n x 34,5
15
16
87
17
18
3 842 547 216
3 842 547 727 19
33621
20
21
22
23
24
