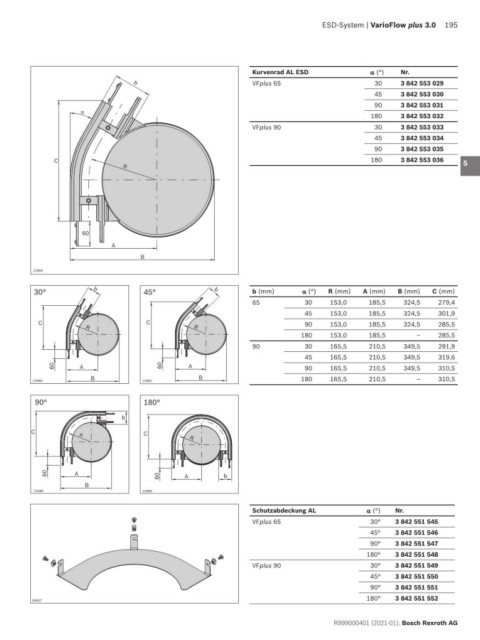

ESD-System | VarioFlow plus 3.0 195

Kurvenrad AL ESD α (°) Nr. 1
VFplus 65 30 3 842 553 029
b
45 3 842 553 030 2
90 3 842 553 031

180 3 842 553 032 3
VFplus 90 30 3 842 553 033
45 3 842 553 034 4
90 3 842 553 035
C 180 3 842 553 036 5
R
6

7

8
60
A
9
B
23984
10
30° b 45° b b (mm) α (°) R (mm) A (mm) B (mm) C (mm)
65 30 153,0 185,5 324,5 279,4 11
45 153,0 185,5 324,5 301,9
C C 90 153,0 185,5 324,5 285,5 12
R R
180 153,0 185,5 ‒ 285,5
90 30 165,5 210,5 349,5 291,9 13
45 165,5 210,5 349,5 319,6
60 A 60 A 90 165,5 210,5 349,5 310,5 14
B B 180 165,5 210,5 ‒ 310,5
23986 23987
15
90° 180°
16
b
C C 17
R
R
18

60 A 60 A b 19
B
23988 23989
20
Schutzabdeckung AL α (°) Nr.
VFplus 65 30° 3 842 551 545 21
45° 3 842 551 546
90° 3 842 551 547 22
180° 3 842 551 548
VFplus 90 30° 3 842 551 549 23
45° 3 842 551 550
90° 3 842 551 551 24
180° 3 842 551 552
26857

R999000401 (2021-01), Bosch Rexroth AG
