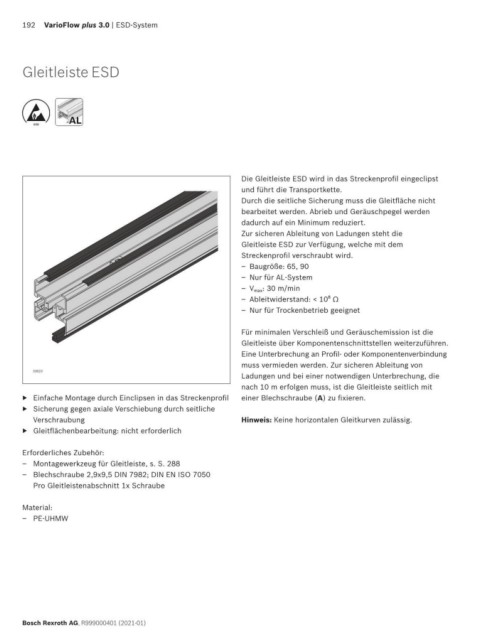

Page 192 - VarioFlow plus 3.0

192 VarioFlow plus 3.0 | ESD-System

Gleitleiste ESD

AL
AL
ESD

Die Gleitleiste ESD wird in das Streckenprofil eingeclipst
und führt die Transportkette.
Durch die seitliche Sicherung muss die Gleitfläche nicht
bearbeitet werden. Abrieb und Geräuschpegel werden
dadurch auf ein Minimum reduziert.
Zur sicheren Ableitung von Ladungen steht die
Gleitleiste ESD zur Verfügung, welche mit dem
Streckenprofil verschraubt wird.
– Baugröße: 65, 90
– Nur für AL-System
– V max : 30 m/min
– Ableitwiderstand: < 10 Ω
8
– Nur für Trockenbetrieb geeignet

Für minimalen Verschleiß und Geräuschemission ist die
Gleitleiste über Komponentenschnittstellen weiterzuführen.
Eine Unterbrechung an Profil- oder Komponenten ver bindung
muss vermieden werden. Zur sicheren Ableitung von
33623
Ladungen und bei einer notwendigen Unterbrechung, die
nach 10 m erfolgen muss, ist die Gleitleiste seitlich mit
▶ Einfache Montage durch Einclipsen in das Streckenprofil einer Blechschraube (A) zu fixieren.
▶ Sicherung gegen axiale Verschiebung durch seitliche
Verschraubung Hinweis: Keine horizontalen Gleitkurven zulässig.
▶ Gleitflächenbearbeitung: nicht erforderlich

Erforderliches Zubehör:
– Montagewerkzeug für Gleitleiste, s. S. 288
– Blechschraube 2,9x9,5 DIN 7982; DIN EN ISO 7050
Pro Gleitleistenabschnitt 1x Schraube

Material:
– PE-UHMW

Bosch Rexroth AG, R999000401 (2021-01)
