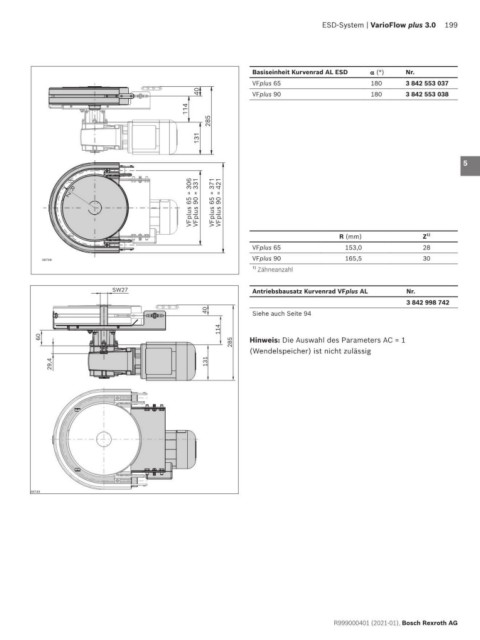

ESD-System | VarioFlow plus 3.0 199

Basiseinheit Kurvenrad AL ESD α (°) Nr. 1
VFplus 65 180 3 842 553 037
40 VFplus 90 180 3 842 553 038 2
114
285 3
131 4

5

VFplus 65 = 306 VFplus 90 = 331 VFplus 65 = 371 VFplus 90 = 421 7
R 6
Z

1)
R (mm) Z 8
VFplus 65 153,0 28 9
38748 VFplus 90 165,5 30
1) Zähneanzahl
10
SW27 Antriebsbausatz Kurvenrad VFplus AL Nr.
3 842 998 742 11
40 Siehe auch Seite 94
12
114
60 Hinweis: Die Auswahl des Parameters AC = 1
285 13
(Wendelspeicher) ist nicht zulässig
29,4 131 14

15

16

17

18

19

38749
20

21

22

23

24

R999000401 (2021-01), Bosch Rexroth AG
