188 VarioFlow plus 3.0 | ESD-System
AL
AL
ESD

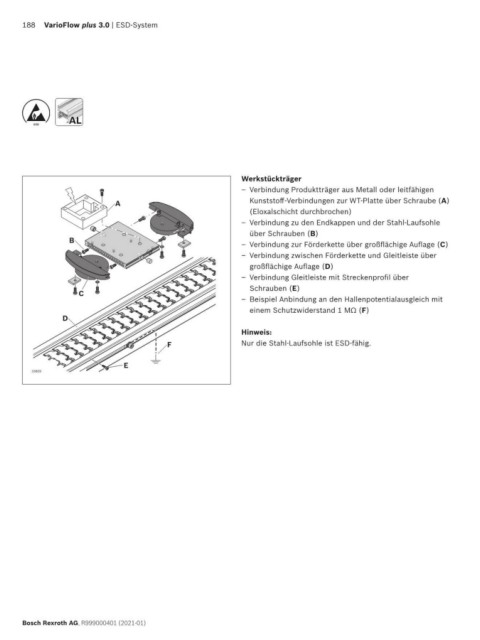

Werkstückträger
– Verbindung Produktträger aus Metall oder leitfähigen
A Kunststoff-Verbindungen zur WT-Platte über Schraube (A)
(Eloxalschicht durchbrochen)
– Verbindung zu den Endkappen und der Stahl-Laufsohle
über Schrauben (B)
B – Verbindung zur Förderkette über großflächige Auflage (C)
– Verbindung zwischen Förderkette und Gleitleiste über
großflächige Auflage (D)
– Verbindung Gleitleiste mit Streckenprofil über
Schrauben (E)
C
– Beispiel Anbindung an den Hallenpotentialausgleich mit
einem Schutzwiderstand 1 MΩ (F)
D
Hinweis:
F Nur die Stahl-Laufsohle ist ESD-fähig.
E
33809
