186 VarioFlow plus 3.0 | ESD-System

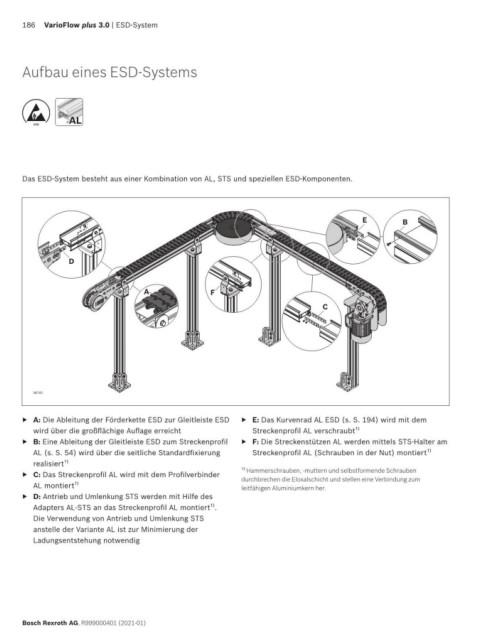

Aufbau eines ESD-Systems
AL
AL
ESD
Das ESD-System besteht aus einer Kombination von AL, STS und speziellen ESD-Komponenten.
E B
D
A F
C
38742
▶ A: Die Ableitung der Förderkette ESD zur Gleitleiste ESD ▶ E: Das Kurvenrad AL ESD (s. S. 194) wird mit dem
wird über die großflächige Auflage erreicht Streckenprofil AL verschraubt 1)
▶ B: Eine Ableitung der Gleitleiste ESD zum Streckenprofil ▶ F: Die Streckenstützen AL werden mittels STS-Halter am
AL (s. S. 54) wird über die seitliche Standardfixierung Streckenprofil AL (Schrauben in der Nut) montiert 1)
realisiert 1)
1) Hammerschrauben, -muttern und selbstformende Schrauben
▶ C: Das Streckenprofil AL wird mit dem Profilverbinder durchbrechen die Eloxalschicht und stellen eine Verbindung zum
AL montiert 1) leitfähigen Aluminiumkern her.
▶ D: Antrieb und Umlenkung STS werden mit Hilfe des
1)
Adapters AL-STS an das Streckenprofil AL montiert .
Die Verwendung von Antrieb und Umlenkung STS
anstelle der Variante AL ist zur Minimierung der
Ladungsentstehung notwendig
