106 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL

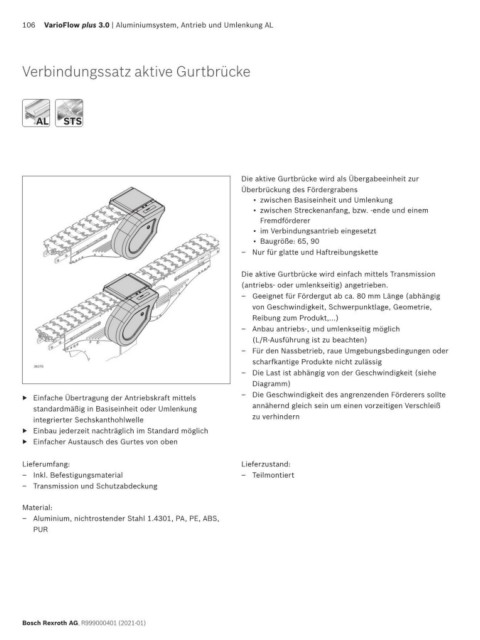

Verbindungssatz aktive Gurtbrücke
AL
STS
AL STS
Die aktive Gurtbrücke wird als Übergabeeinheit zur
Überbrückung des Fördergrabens
• zwischen Basiseinheit und Umlenkung
• zwischen Streckenanfang, bzw. -ende und einem
Fremdförderer
• im Verbindungsantrieb eingesetzt
• Baugröße: 65, 90
– Nur für glatte und Haftreibungskette
Die aktive Gurtbrücke wird einfach mittels Transmission
(antriebs- oder umlenkseitig) angetrieben.
– Geeignet für Fördergut ab ca. 80 mm Länge (abhängig
von Geschwindigkeit, Schwerpunktlage, Geometrie,
Reibung zum Produkt,…)
– Anbau antriebs-, und umlenkseitig möglich
(L/R-Ausführung ist zu beachten)
– Für den Nassbetrieb, raue Umgebungsbedingungen oder
scharfkantige Produkte nicht zulässig
38376
– Die Last ist abhängig von der Geschwindigkeit (siehe
Diagramm)
▶ Einfache Übertragung der Antriebskraft mittels – Die Geschwindigkeit des angrenzenden Förderers sollte
standardmäßig in Basiseinheit oder Umlenkung annähernd gleich sein um einen vorzeitigen Verschleiß
integrierter Sechskanthohlwelle zu verhindern
▶ Einbau jederzeit nachträglich im Standard möglich
▶ Einfacher Austausch des Gurtes von oben
Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Teilmontiert
– Transmission und Schutzabdeckung
Material:
– Aluminium, nichtrostender Stahl 1.4301, PA, PE, ABS,
PUR
