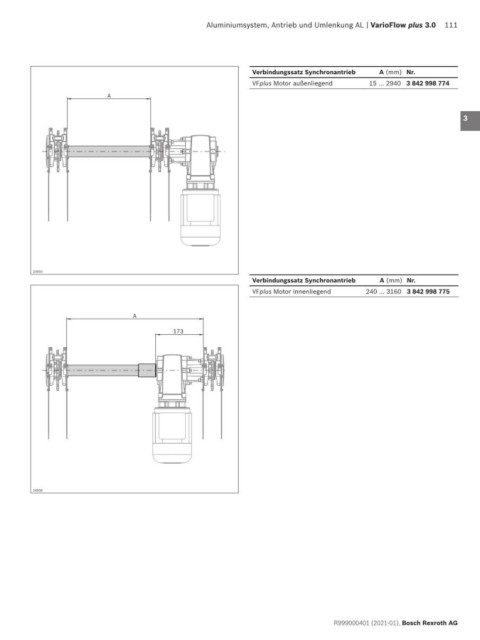

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 111
Verbindungssatz Synchronantrieb A (mm) Nr. 1
VFplus Motor außenliegend 15 … 2940 3 842 998 774
A 2
3
4
5
6
7
8
9
24933 10
Verbindungssatz Synchronantrieb A (mm) Nr.
VFplus Motor innenliegend 240 … 3160 3 842 998 775
11
A
12
173
13
14
15
16
17
18
19
24934
20
21
22
23
24
