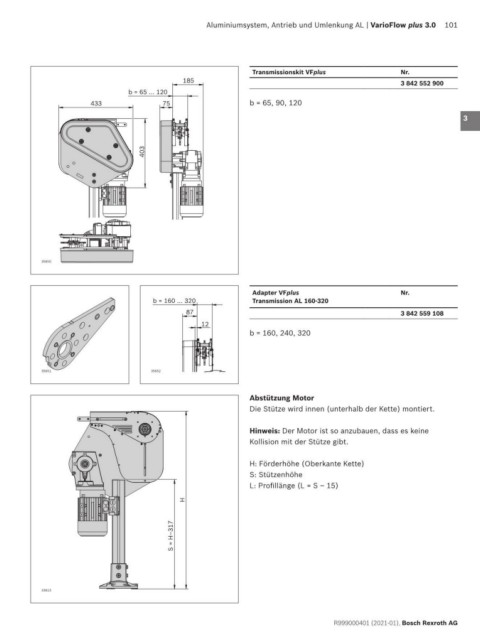

Page 101 - VarioFlow plus 3.0

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 101

Transmissionskit VFplus Nr. 1
185 3 842 552 900
b = 65 … 120 2
433 75 b = 65, 90, 120
3

4
403
5

6

7

8

9
35650
10

Adapter VFplus Nr.
b = 160 … 320 Transmission AL 160-320 11
87 3 842 559 108
12 12
b = 160, 240, 320
13

14
35651 35652
15
Abstützung Motor
Die Stütze wird innen (unterhalb der Kette) montiert. 16

Hinweis: Der Motor ist so anzubauen, dass es keine 17
Kollision mit der Stütze gibt.
18
H: Förderhöhe (Oberkante Kette)
S: Stützenhöhe 19
L: Profillänge (L = S – 15)

H 20

S = H–317 21

22

23

24
33613

R999000401 (2021-01), Bosch Rexroth AG
