110 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL

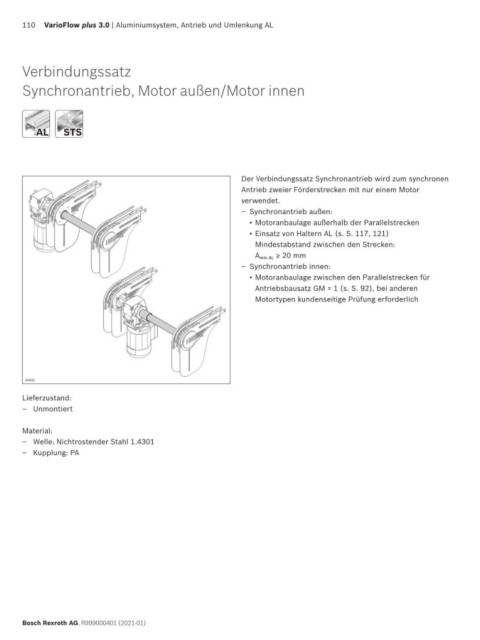

Verbindungssatz

Synchronantrieb, Motor außen/Motor innen

AL STS
AL
STS

Der Verbindungssatz Synchronantrieb wird zum synchronen
Antrieb zweier Förderstrecken mit nur einem Motor
verwendet.
– Synchronantrieb außen:
• Motoranbaulage außerhalb der Parallelstrecken
• Einsatz von Haltern AL (s. S. 117, 121)
Mindestabstand zwischen den Strecken:
A min AL ≥ 20 mm
– Synchronantrieb innen:
• Motoranbaulage zwischen den Parallelstrecken für
Antriebsbausatz GM = 1 (s. S. 92), bei anderen
Motortypen kundenseitige Prüfung erforderlich

24932
Lieferzustand:
– Unmontiert

Material:
– Welle: Nichtrostender Stahl 1.4301
– Kupplung: PA

Bosch Rexroth AG, R999000401 (2021-01)
