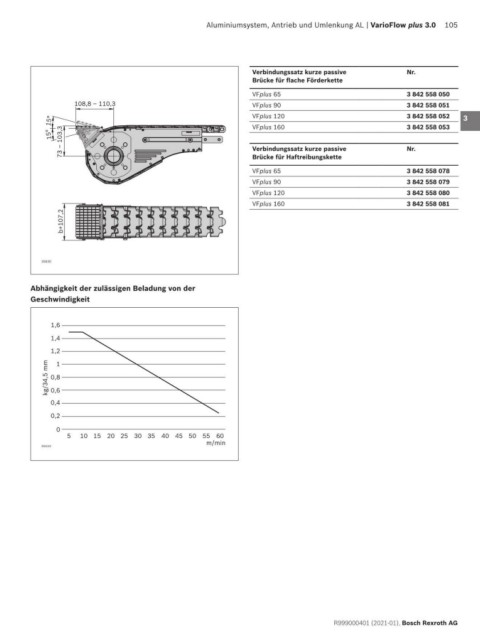

Page 105 - VarioFlow plus 3.0

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 105

Verbindungssatz kurze passive Nr. 1
Brücke für flache Förderkette
VFplus 65 3 842 558 050 2
108,8 – 110,3 VFplus 90 3 842 558 051

15° VFplus 120 3 842 558 052 3
VFplus 160
3 842 558 053
73 – 103,3 Verbindungssatz kurze passive Nr. 4
15°
Brücke für Haftreibungskette
5
VFplus 65 3 842 558 078
VFplus 90 3 842 558 079 6
VFplus 120 3 842 558 080
VFplus 160 3 842 558 081 7
b+107,2 8

9
35630
10
Abhängigkeit der zulässigen Beladung von der
Geschwindigkeit 11

12
1,6
1,4
13
1,2
kg/34,5 mm 0,8 1 14

15
0,6
0,4
16
0,2
0 17
5 10 15 20 25 30 35 40 45 50 55 60
m/min
35633
18

19

20

21

22

23

24
