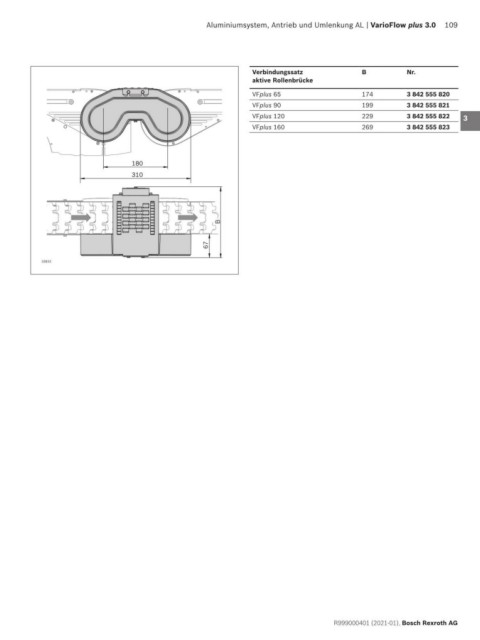

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 109
Verbindungssatz B Nr. 1
aktive Rollenbrücke
VFplus 65 174 3 842 555 820 2
VFplus 90 199 3 842 555 821
VFplus 120 229 3 842 555 822 3
VFplus 160 269 3 842 555 823
4
180 5
310
6
7
B
8
67
9
33833
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
