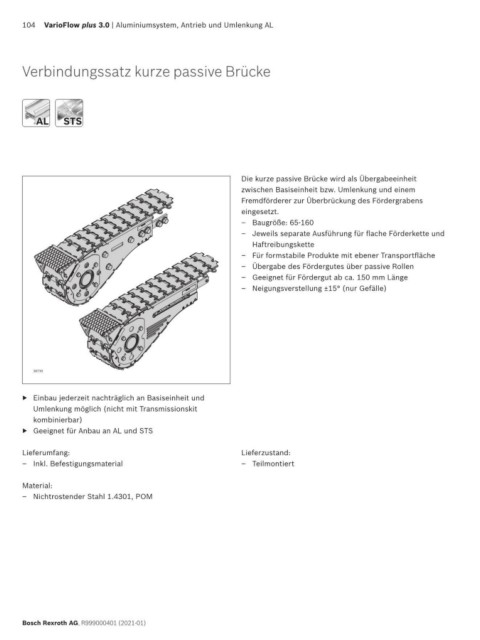

Page 104 - VarioFlow plus 3.0

104 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL

Verbindungssatz kurze passive Brücke

AL STS
AL
STS

Die kurze passive Brücke wird als Übergabeeinheit
zwischen Basiseinheit bzw. Umlenkung und einem
Fremdförderer zur Überbrückung des Fördergrabens
eingesetzt.
– Baugröße: 65-160
– Jeweils separate Ausführung für flache Förderkette und
Haftreibungskette
– Für formstabile Produkte mit ebener Transportfläche
– Übergabe des Fördergutes über passive Rollen
– Geeignet für Fördergut ab ca. 150 mm Länge
– Neigungsverstellung ±15° (nur Gefälle)

38730

▶ Einbau jederzeit nachträglich an Basiseinheit und
Umlenkung möglich (nicht mit Transmissionskit
kombinierbar)
▶ Geeignet für Anbau an AL und STS

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Teilmontiert

Material:
– Nichtrostender Stahl 1.4301, POM
