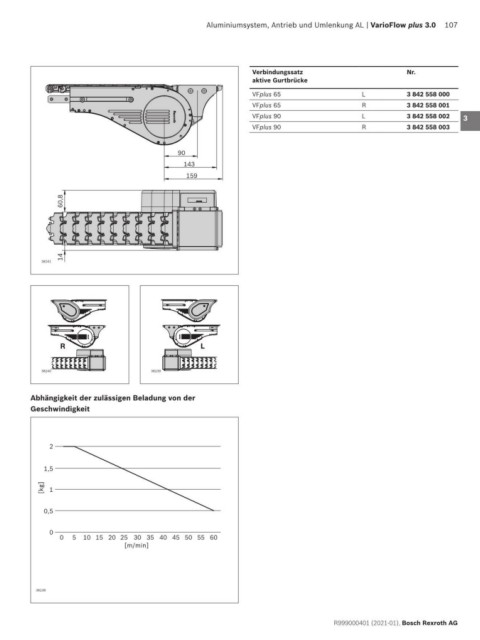

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 107
Verbindungssatz Nr. 1
aktive Gurtbrücke
VFplus 65 L 3 842 558 000 2
VFplus 65 R 3 842 558 001
VFplus 90 L 3 842 558 002 3
VFplus 90 R 3 842 558 003
4
90
143 5
159
6
60,8 7
8
9
14
38241
10
11
12
R L 13
14
38240 38239
15
Abhängigkeit der zulässigen Beladung von der
Geschwindigkeit 16
17
2
18
1,5
19
[kg] 1
20
0,5
21
0
0 5 10 15 20 25 30 35 40 45 50 55 60
[m/min] 22
23
24
38238
