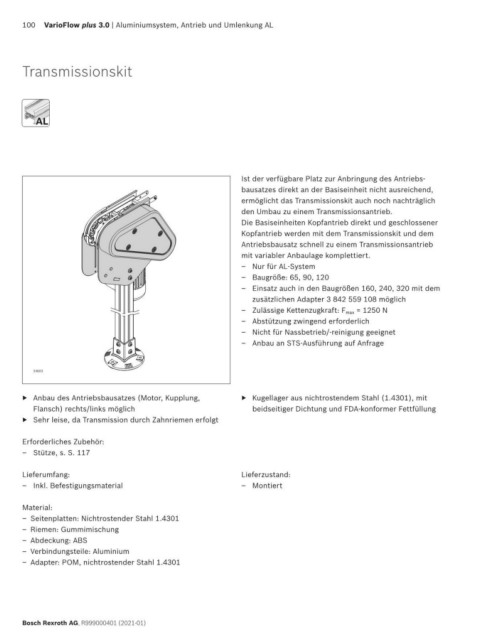

Page 100 - VarioFlow plus 3.0

100 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL

Transmissionskit

AL
AL

Ist der verfügbare Platz zur Anbringung des Antriebs-
bausatzes direkt an der Basiseinheit nicht ausreichend,
ermöglicht das Transmissionskit auch noch nachträglich
den Umbau zu einem Transmissionsantrieb.
Die Basiseinheiten Kopfantrieb direkt und geschlossener
Kopfantrieb werden mit dem Transmissionskit und dem
Antriebsbausatz schnell zu einem Transmissionsantrieb
mit variabler Anbaulage komplettiert.
– Nur für AL-System
– Baugröße: 65, 90, 120
– Einsatz auch in den Baugrößen 160, 240, 320 mit dem
zusätzlichen Adapter 3 842 559 108 möglich
– Zulässige Kettenzugkraft: F max = 1250 N
– Abstützung zwingend erforderlich
– Nicht für Nassbetrieb/-reinigung geeignet
– Anbau an STS-Ausführung auf Anfrage

33603

▶ Anbau des Antriebsbausatzes (Motor, Kupplung, ▶ Kugellager aus nichtrostendem Stahl (1.4301), mit
Flansch) rechts/links möglich beidseitiger Dichtung und FDA-konformer Fettfüllung
▶ Sehr leise, da Transmission durch Zahnriemen erfolgt

Erforderliches Zubehör:
– Stütze, s. S. 117

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Montiert

Material:
– Seitenplatten: Nichtrostender Stahl 1.4301
– Riemen: Gummimischung
– Abdeckung: ABS
– Verbindungsteile: Aluminium
– Adapter: POM, nichtrostender Stahl 1.4301

Bosch Rexroth AG, R999000401 (2021-01)
