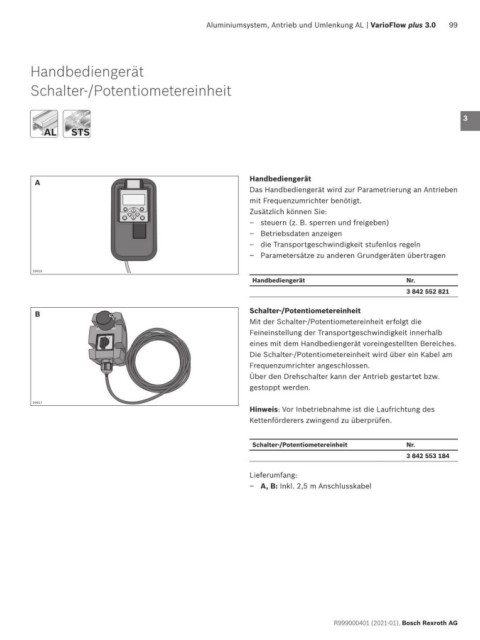

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 99

Handbediengerät 1

Schalter-/Potentiometereinheit 2

3

AL
AL STS
STS
4
5

A Handbediengerät 6
Das Handbediengerät wird zur Parametrierung an Antrieben
mit Frequenzumrichter benötigt.
Zusätzlich können Sie: 7
– steuern (z. B. sperren und freigeben)
– Betriebsdaten anzeigen 8
– die Transportgeschwindigkeit stufenlos regeln
– Parametersätze zu anderen Grundgeräten übertragen 9

29416 10
Handbediengerät Nr.
3 842 552 821
11

B Schalter-/Potentiometereinheit
Mit der Schalter-/Potentiometereinheit erfolgt die 12
MIN MAX Feineinstellung der Transportgeschwindigkeit innerhalb
0
2
eines mit dem Handbediengerät voreingestellten Bereiches. 13
Die Schalter-/Potentiometereinheit wird über ein Kabel am
Frequenzumrichter angeschlossen. 14
Über den Drehschalter kann der Antrieb gestartet bzw.
gestoppt werden. 15

29417
Hinweis: Vor Inbetriebnahme ist die Laufrichtung des 16
Kettenförderers zwingend zu überprüfen.
17
Schalter-/Potentiometereinheit Nr.
3 842 553 184 18

Lieferumfang: 19
– A, B: Inkl. 2,5 m Anschlusskabel

20

21

22

23

24

R999000401 (2021-01), Bosch Rexroth AG
