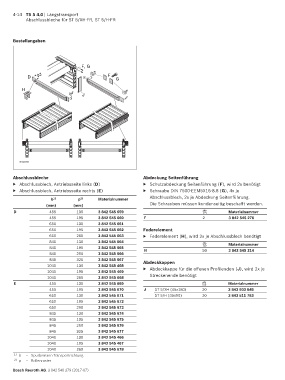

4-14 TS 5 4.0 | Längstransport
Abschlussbleche für ST 5/XH-FR, ST 5/H-FR

Bestellangaben

F, G 9)
D E F G 9)

H
J

00132904

Abschlussbleche Abdeckung Seitenführung
▶ Abschlussblech, Antriebsseite links (D) ▶ Schutzabdeckung Seitenführung (F), wird 2x benötigt
▶ Abschlussblech, Antriebsseite rechts (E) ▶ Schraube DIN 7500-EEM5X16-8.8 (G), 4x je
b 1) p 2) Materialnummer Abschlussblech, 2x je Abdeckung Seitenführung.
(mm) (mm) Die Schrauben müssen kundenseitig beschafft werden.
D 455 130 3 842 545 659 Materialnummer
455 195 3 842 545 660 F 2 3 842 545 276
650 130 3 842 545 661
650 195 3 842 545 662 Federelement
650 260 3 842 545 663 ▶ Federelement (H), wird 2x je Abschlussblech benötigt
845 130 3 842 545 664 Materialnummer
845 195 3 842 545 665 H 50 3 842 545 214
845 260 3 842 545 666
845 325 3 842 545 667 Abdeckkappen
1040 130 3 842 545 468
1040 195 3 842 545 469 ▶ Abdeckkappe für die offenen Profilenden (J), wird 2x je
1040 260 3 842 545 668 Streckenende benötigt
E 455 130 3 842 545 669 Materialnummer
455 195 3 842 545 670 J ST 5/XH (45x180) 20 3 842 503 845
650 130 3 842 545 671 ST 5/H (45x90) 20 3 842 511 783
650 195 3 842 545 672
650 260 3 842 545 673
845 130 3 842 545 674
845 195 3 842 545 675
845 260 3 842 545 676
845 325 3 842 545 677
1040 130 3 842 545 466
1040 195 3 842 545 467
1040 260 3 842 545 678
1) b = Spurbreite in Transportrichtung
2) p = Rollenraster

Bosch Rexroth AG, 3 842 540 379 (2017-07)
