Längstransport | TS 5 4.0 4-15

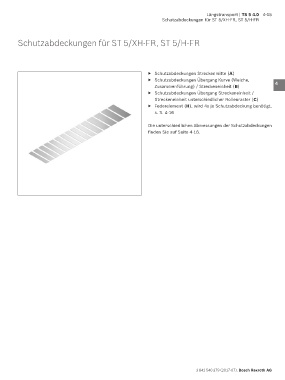

Schutzabdeckungen für ST 5/XH-FR, ST 5/H-FR
Schutzabdeckungen für ST 5/XH-FR, ST 5/H-FR 1
2
3
▶ Schutzabdeckungen Streckenmitte (A)
▶ Schutzabdeckungen Übergang Kurve (Weiche, 4
Zusammenführung) / Streckeneinheit (B)
▶ Schutzabdeckungen Übergang Streckeneinheit /
Streckeneinheit unterschiedlicher Rollenraster (C) 5
▶ Federelement (H), wird 4x je Schutzabdeckung benötigt,
s. S. 4-16 6
Die unterschiedlichen Abmessungen der Schutzabdeckungen 7
finden Sie auf Seite 4-16.
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
3 842 540 379 (2017-07), Bosch Rexroth AG
