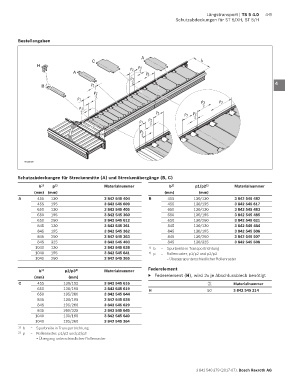

Längstransport | TS 5 4.0 4-9
Schutzabdeckungen für ST 5/XH, ST 5/H

Bestellangaben
1

A 2
C b
H p p 3
A 2 2 p 3 3
p 2
B p 2 2 4
p 2
p 1 2 p 3 p 3 5
p 1 2 6
2 p 2 p 2 p 2
p 1 p 2 2 2 7
p 1
2 8

9

10
00132929

Schutzabdeckungen für Streckenmitte (A) und Streckenübergänge (B, C) 11
b 1) p 2) Materialnummer b 1) p1/p2 2) Materialnummer
(mm) (mm) (mm) (mm) 12
A 455 130 3 842 545 404 B 455 130/130 3 842 545 482
455 195 3 842 545 609 455 130/195 3 842 545 617 13
650 130 3 842 545 405 650 130/130 3 842 545 483
650 195 3 842 545 360 650 130/195 3 842 545 485 14
650 260 3 842 545 612 650 130/260 3 842 545 621
845 130 3 842 545 361 845 130/130 3 842 545 484
845 195 3 842 545 362 845 130/195 3 842 545 506 15
845 260 3 842 545 363 845 130/260 3 842 545 507
845 325 3 842 545 403 845 130/325 3 842 545 508 16
1040 130 3 842 545 638 1) b = Spurbreite in Transportrichtung
1040 195 3 842 545 641 2) p = Rollenraster; p1/p2 und p2/p3
1040 260 3 842 545 365 = Übergang unterschiedlicher Rollenraster 17

b 1) p2/p3 2) Materialnummer Federelement 18
(mm) (mm) ▶ Federelement (H), wird 2x je Abschlussblech benötigt
C 455 130/195 3 842 545 616 Materialnummer 19
650 130/195 3 842 545 619 H 50 3 842 545 214
650 195/260 3 842 545 644
845 130/195 3 842 545 628 20
845 195/260 3 842 545 629
845 260/325 3 842 545 645 21
1040 130/195 3 842 545 640
1040 195/260 3 842 545 364 22
1) b = Spurbreite in Transportrichtung
2) p = Rollenraster; p1/p2 und p2/p3
= Übergang unterschiedlicher Rollenraster 23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
