Längstransport | TS 5 4.0 4-17

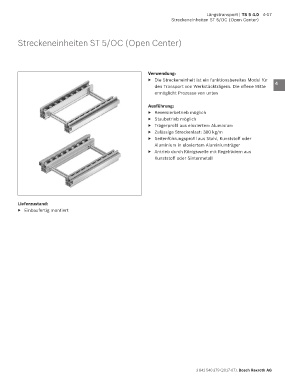

Streckeneinheiten ST 5/OC (Open Center)

Streckeneinheiten ST 5/OC (Open Center) 1

2

3
Verwendung:
▶ Die Streckeneinheit ist ein funktionsbereites Modul für 4
den Transport von Werkstückträgern. Die offene Mitte
ermöglicht Prozesse von unten
5

Ausführung:
▶ Reversierbetrieb möglich 6
▶ Staubetrieb möglich
▶ Trägerprofil aus eloxiertem Aluminium 7
▶ Zulässige Streckenlast: 380 kg/m
▶ Seitenführungsprofil aus Stahl, Kunststoff oder 8
Aluminium in eloxiertem Aluminiumträger
▶ Antrieb durch Königswelle mit Kegelrädern aus 9
Kunststoff oder Sintermetall
10

11

12

Lieferzustand: 13
▶ Einbaufertig montiert
14

15

16

17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
