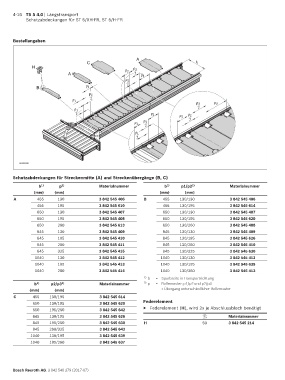

4-16 TS 5 4.0 | Längstransport
Schutzabdeckungen für ST 5/XH-FR, ST 5/H-FR

Bestellangaben

A
C b
H p p 3
A 2 2 p 3
p 2
B p 2 2
p 2
p 1 2 p 3 p 3

p 1 2
2 p 2 p 2 p 2
p 1 p 2 2 2

p 1
2

00132929

Schutzabdeckungen für Streckenmitte (A) und Streckenübergänge (B, C)
b 1) p 2) Materialnummer b 1) p1/p2 2) Materialnummer
(mm) (mm) (mm) (mm)
A 455 130 3 842 545 406 B 455 130/130 3 842 545 406
455 195 3 842 545 610 455 130/195 3 842 545 614
650 130 3 842 545 407 650 130/130 3 842 545 407
650 195 3 842 545 408 650 130/195 3 842 545 620
650 260 3 842 545 613 650 130/260 3 842 545 408
845 130 3 842 545 409 845 130/130 3 842 545 409
845 195 3 842 545 410 845 130/195 3 842 545 626
845 260 3 842 545 411 845 130/260 3 842 545 410
845 325 3 842 545 415 845 130/325 3 842 545 630
1040 130 3 842 545 412 1040 130/130 3 842 545 412
1040 195 3 842 545 413 1040 130/195 3 842 545 639
1040 260 3 842 545 414 1040 130/260 3 842 545 413
1) b = Spurbreite in Transportrichtung
b 1) p2/p3 2) Materialnummer 2) p = Rollenraster; p1/p2 und p2/p3
(mm) (mm) = Übergang unterschiedlicher Rollenraster
C 455 130/195 3 842 545 614
650 130/195 3 842 545 620 Federelement
650 195/260 3 842 545 642 ▶ Federelement (H), wird 2x je Abschlussblech benötigt
845 130/195 3 842 545 626 Materialnummer
845 195/260 3 842 545 630 H 50 3 842 545 214
845 260/325 3 842 545 643
1040 130/195 3 842 545 639
1040 195/260 3 842 545 637

Bosch Rexroth AG, 3 842 540 379 (2017-07)
