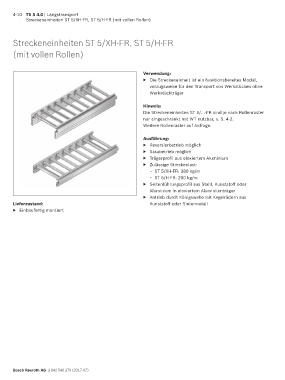

Page 72 - TS5_4.0
P. 72
4-10 TS 5 4.0 | Längstransport
Streckeneinheiten ST 5/XH-FR, ST 5/H-FR (mit vollen Rollen)
Streckeneinheiten ST 5/XH-FR, ST 5/H-FR
(mit vollen Rollen)
Verwendung:
▶ Die Streckeneinheit ist ein funktionsbereites Modul,
vorzugsweise für den Transport von Werkstücken ohne
Werkstückträger
Hinweis:
Die Streckeneinheiten ST 5/…-FR sind je nach Rollenraster
nur eingeschränkt mit WT nutzbar, s. S. 4-2.
Weitere Rollenraster auf Anfrage.
Ausführung:
▶ Reversierbetrieb möglich
▶ Staubetrieb möglich
▶ Trägerprofil aus eloxiertem Aluminium
▶ Zulässige Streckenlast:
– ST 5/XH-FR: 380 kg/m
– ST 5/H-FR: 200 kg/m
▶ Seitenführungsprofil aus Stahl, Kunststoff oder
Aluminium in eloxiertem Aluminiumträger
▶ Antrieb durch Königswelle mit Kegelrädern aus
Lieferzustand: Kunststoff oder Sintermetall
▶ Einbaufertig montiert
Bosch Rexroth AG, 3 842 540 379 (2017-07)
