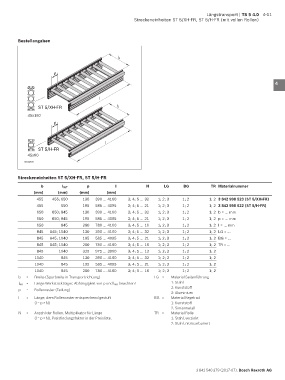

Längstransport | TS 5 4.0 4-11
Streckeneinheiten ST 5/XH-FR, ST 5/H-FR (mit vollen Rollen)

Bestellangaben
1

2
b
3
p

4

l 5
ST 5/XH-FR b
6
45x180
p 7

8
l
ST 5/H-FR 9
45x90
10
00132869

Streckeneinheiten ST 5/XH-FR, ST 5/H-FR 11
b l WT p l N LG BG TR Materialnummer
(mm) (mm) (mm) (mm) 12
455 455; 650 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 3 842 998 523 (ST 5/XH-FR)
455 650 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 3 842 998 522 (ST 5/H-FR) 13
650 650; 845 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 b = … mm
650 650; 845 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 p = … mm 14
650 845 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2 l = … mm
845 845; 1040 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 LG = … 15
845 845; 1040 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 BG = …
845 845; 1040 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2 TR = … 16
845 1040 325 975 … 3900 3; 4; 5 … 12 1; 2; 3 1; 2 1; 2
1040 845 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 17
1040 845 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2
1040 845 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2 18
b = Breite (Spurbreite in Transportrichtung) LG = Material Seitenführung
l WT = Länge Werkstückträger, Abhängigkeit von p und l WT beachten! 1: Stahl 19
2: Kunststoff
p = Rollenraster (Teilung)
3: Aluminium
l = Länge, dem Rollenraster entsprechend gestuft BG = Material Kegelrad 20
(l = p × N) 1: Kunststoff
2: Sintermetall
N = Anzahl der Rollen, Multiplikator für Länge TR = Material Rolle 21
(l = p × N), Preisfindungsfaktor in der Preisliste. 1: Stahl, verzinkt
2: Stahl, nitrocarburiert 22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
