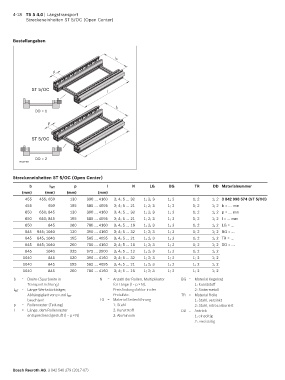

4-18 TS 5 4.0 | Längstransport
Streckeneinheiten ST 5/OC (Open Center)

Bestellangaben

b

p

ST 5/OC l

b
DD = 1
p

ST 5/OC
l

DD = 2
00137465

Streckeneinheiten ST 5/OC (Open Center)
b l WT p l N LG BG TR DD Materialnummer
(mm) (mm) (mm) (mm)
455 455; 650 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 1; 2 3 842 998 574 (ST 5/OC)
455 650 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 1; 2 b = … mm
650 650; 845 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 1; 2 p = … mm
650 650; 845 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 1; 2 l = … mm
650 845 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2 1; 2 LG = …
845 845; 1040 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 1; 2 BG = …
845 845; 1040 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 1; 2 TR = …
845 845; 1040 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2 1; 2 DD = …
845 1040 325 975 … 3900 3; 4; 5 … 12 1; 2; 3 1; 2 1; 2 1; 2
1040 845 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 1; 2
1040 845 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 1; 2
1040 845 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2 1; 2
b = Breite (Spurbreite in N = Anzahl der Rollen, Multiplikator BG = Material Kegelrad
Transportrichtung) für Länge (l = p × N), 1: Kunststoff
l WT = Länge Werkstückträger, Preisfindungsfaktor in der 2: Sintermetall
Abhängigkeit von p und l WT Preisliste. TR = Material Rolle
beachten! LG = Material Seitenführung 1: Stahl, verzinkt
p = Rollenraster (Teilung) 1: Stahl 2: Stahl, nitrocarburiert
l = Länge, dem Rollenraster 2: Kunststoff DD = Antrieb
entsprechend gestuft (l = p × N) 3: Aluminium 1: einseitig
2: zweiseitig

Bosch Rexroth AG, 3 842 540 379 (2017-07)
