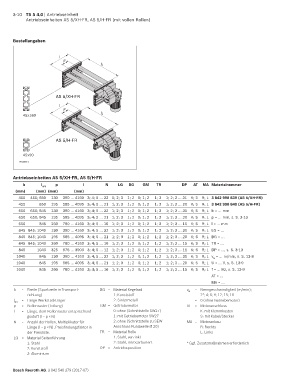

3-10 TS 5 4.0 | Antriebseinheit
            Antriebseinheiten AS 5/XH-FR, AS 5/H-FR (mit vollen Rollen)




      Bestellangaben


                          l
                            p
                                           b






                        AS 5/XH-FR

                          l
                            p
                                           b
           45x180




                        AS 5/H-FR


           45x90
         00132871


      Antriebseinheiten AS 5/XH-FR, AS 5/H-FR
           b      l     p           l        N    LG   BG    GM   TR         DP   AT  MA Materialnummer
                   WT
        (mm)    (mm) (mm)       (mm)
         455  455; 650  130  390 … 4160 3; 4; 5 … 32 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 31  K; S  R; L 3 842 998 839 (AS 5/XH-FR)
         455     650  195  585 … 4095 3; 4; 5 … 21 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 20  K; S  R; L 3 842 998 840 (AS 5/H-FR)
         650  650; 845  130  390 … 4160 3; 4; 5 … 32 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 31  K; S  R; L b = … mm
         650  650; 845  195  585 … 4095 3; 4; 5 … 21 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 20  K; S  R; L p = … mm, s. S. 3-13
         650     845  260  780 … 4160 3; 4; 5 … 16 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 15  K; S  R; L l = … mm
         845 845; 1040  130  390 … 4160 3; 4; 5 … 32 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 31  K; S  R; L LG = …
         845 845; 1040  195  585 … 4095 3; 4; 5 … 21 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 20  K; S  R; L BG = …
         845 845; 1040  260  780 … 4160 3; 4; 5 … 16 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 15  K; S  R; L TR = …
         845     1040  325  975 … 3900 3; 4; 5 … 12 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 11  K; S  R; L DP = …, s. S. 3-13
        1040     845  130  390 … 4160 3; 4; 5 … 32 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 31  K; S  R; L v  = … m/min, s. S. 13-8
                                                                                          N
        1040     845  195  585 … 4095 3; 4; 5 … 21 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 20  K; S  R; L U = … V, s. S. 13-9
        1040     845  260  780 … 4160 3; 4; 5 … 16 1; 2; 3  1; 2  0; 1; 2  1; 2  1; 2; 3 … 15  K; S  R; L f = … Hz, s. S. 13-9
                                                                                         AT = …
                                                                                         MA = ...
       b  = Breite (Spurbreite in Transport-  BG = Material Kegelrad           v N  = Nenngeschwindigkeit (m/min);
            richtung)                           1: Kunststoff                        2*; 4; 6; 9; 12; 15; 18
       l WT  = Länge Werkstückträger            2: Sintermetall                   = 0 (ohne Getriebemotor)
       p  = Rollenraster (Teilung)         GM = Getriebemotor                  AT  = Motoranschluss
       l  = Länge, dem Rollenraster entsprechend   0: ohne (Schnittstelle SW27)      K: mit Klemmkasten
            gestuft (l = p × N)                 1: mit Getriebemotor SW27            S: mit Kabel/Stecker
       N  = Anzahl der Rollen, Multiplikator für   2: ohne (Schnittstelle zu SEW   MA = Motoranbau
            Länge (l = p × N), Preisfindungsfaktor in   Anschluss Rundwelle Ø 20)    R: Rechts
            der Preisliste.                TR = Material Rolle                       L: Links
       LG = Material Seitenführung              1: Stahl, verzinkt
            1: Stahl                            2: Stahl, nitrocarburiert      * Ggf. Zusatzmaßnahmen erforderlich
            2: Kunststoff                  DP = Antriebsposition
            3: Aluminium


      Bosch Rexroth AG, 3 842 540 379 (2017-07)
