Antriebseinheit | TS 5 4.0 3-9

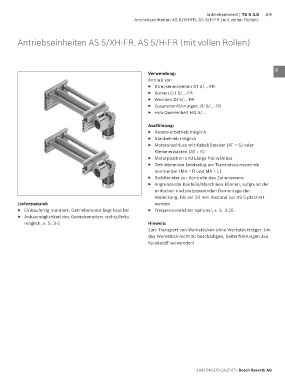

Antriebseinheiten AS 5/XH-FR, AS 5/H-FR (mit vollen Rollen)

Antriebseinheiten AS 5/XH-FR, AS 5/H-FR (mit vollen Rollen) 1

2

3
Verwendung:
Antrieb von 4
▶ Streckeneinheiten ST 5/…-FR
▶ Kurven CU 5/…-FR
▶ Weichen DI 5/…-FR 5
▶ Zusammenführungen JU 5/…-FR
▶ Hub-Quereinheit HQ 5/… 6

Ausführung: 7
▶ Reversierbetrieb möglich
▶ Staubetrieb möglich 8
▶ Motoranschluss mit Kabel/Stecker (AT = S) oder
Klemmenkasten (AT = K) 9
▶ Motorposition und Länge frei wählbar
▶ Getriebemotor beidseitig am Transmissionsantrieb 10
montierbar (MA = R und MA = L)
▶ Sichtfenster zur Kontrolle des Zahnriemens 11
▶ Angrenzende Bauteile/Maschinen können, aufgrund der
einfachen und platzsparenden Demontage der 12
Abdeckung, bis auf 20 mm Abstand zur AS 5 platziert
Lieferzustand: werden 13
▶ Einbaufertig montiert, Getriebemotor liegt lose bei ▶ Frequenzumrichter optional, s. S. 3-25
▶ Anbaumöglichkeit des Getriebemotors rechts/links 14
möglich, s. S. 3-2 Hinweis:
Zum Transport von Werkstücken ohne Werkstückträger. Um 15
das Werkstück nicht zu beschädigen, Seitenführungen aus
Kunststoff verwenden! 16

17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
