Stützen | TS 5 4.0 7-7

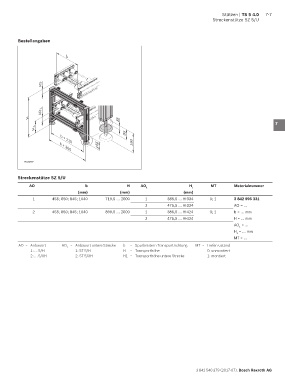

Streckenstütze SZ 5/U

Bestellangaben
1

b 2

3

4
AO
5

AO 1 6
35 7
H
H 1
85 8
b + 210
155 160
9
b + 300

00132897
10

Streckenstütze SZ 5/U 11
AO b H AO 1 H 1 MT Materialnummer
(mm) (mm) (mm) 12
1 455; 650; 845; 1040 719,5 … 2000 1 385,5 … H-334 0; 1 3 842 996 331
2 475,5 … H-334 AO = … 13
2 455; 650; 845; 1040 899,5 … 2000 1 385,5 … H-424 0; 1 b = … mm
2 475,5 … H-424 H = … mm 14
AO = …
1
H = … mm 15
1
MT = …
AO = Anbauort AO = Anbauort untere Strecke b = Spurbreite in Transportrichtung MT = Lieferzustand 16
1
1: … 5/H 1: ST 5/H H = Transporthöhe 0: unmontiert
2: … 5/XH 2: ST 5/XH H1 = Transporthöhe untere Strecke 1: montiert 17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
