Quertransport | TS 5 4.0 6-13

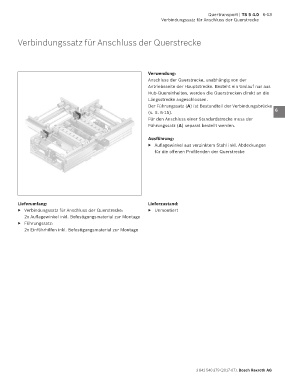

Verbindungssatz für Anschluss der Querstrecke

Verbindungssatz für Anschluss der Querstrecke 1

2

3
Verwendung:
Anschluss der Querstrecke, unabhängig von der 4
Antriebsseite der Hauptstrecke. Besteht ein Umlauf nur aus
Hub-Quereinheiten, werden die Querstrecken direkt an die
Längsstrecke angeschlossen. 5
Der Führungssatz (A) ist Bestandteil der Verbindungsbrücke
(s. S. 6-15). 6
Für den Anschluss einer Standardstrecke muss der
Führungssatz (A) separat bestellt werden. 7

Ausführung: 8
▶ Auflagewinkel aus verzinktem Stahl inkl. Abdeckungen
für die offenen Profilenden der Querstrecke 9

10

11

12

Lieferumfang: Lieferzustand: 13
▶ Verbindungssatz für Anschluss der Querstrecke: ▶ Unmontiert
2x Auflagewinkel inkl. Befestigungsmaterial zur Montage 14
▶ Führungssatz:
2x Einführhilfen inkl. Befestigungsmaterial zur Montage 15

16

17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
