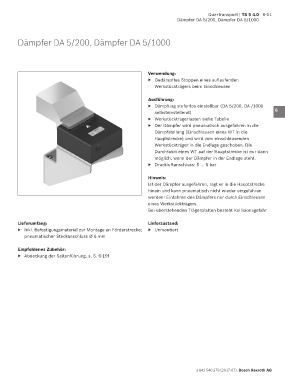

Quertransport | TS 5 4.0 6-11
Dämpfer DA 5/200, Dämpfer DA 5/1000

Dämpfer DA 5/200, Dämpfer DA 5/1000 1

2

3
Verwendung:
▶ Gedämpftes Stoppen eines auflaufenden 4
Werkstückträgers beim Einschleusen
5
Ausführung:
▶ Dämpfung stufenlos einstellbar (DA 5/200, DA /1000
selbsteinstellend) 6
▶ Werkstückträgerlasten siehe Tabelle
▶ Der Dämpfer wird pneumatisch ausgefahren in die 7
Dämpfstellung (Einschleusen eines WT in die
Hauptstrecke) und wird vom einschleusenden 8
Werkstückträger in die Endlage geschoben. Die
Durchfahrt eines WT auf der Hauptstrecke ist nur dann 9
möglich, wenn der Dämpfer in der Endlage steht.
▶ Druckluftanschluss: 5 … 6 bar 10

Hinweis: 11
Ist der Dämpfer ausgefahren, ragt er in die Hauptstrecke
hinein und kann pneumatisch nicht wieder eingefahren 12
werden! Einfahren des Dämpfers nur durch Einschleusen
eines Werkstückträgers. 13
Bei überstehenden Trägerplatten besteht Kollisionsgefahr.
14
Lieferumfang: Lieferzustand:
▶ Inkl. Befestigungsmaterial zur Montage an Förderstrecke; ▶ Unmontiert 15
pneumatischer Steckanschluss Ø 6 mm
16
Empfohlenes Zubehör:
▶ Abdeckung der Seitenführung, s. S. 6-19f 17

18

19

20

21

22

23

24
