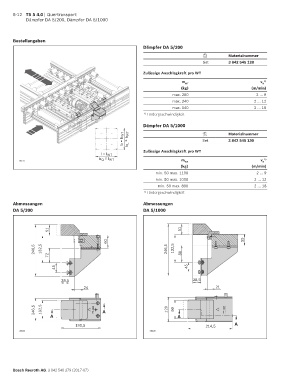

6-12 TS 5 4.0 | Quertransport
Dämpfer DA 5/200, Dämpfer DA 5/1000

Bestellangaben
Dämpfer DA 5/200
Materialnummer
Set 3 842 545 128
Zulässige Anschlagkraft pro WT

m WT v N 1)
(kg) (m/min)
max. 280 2 … 9
max. 240 2 … 12
max. 140 2 … 18
1) Fördergeschwindigkeit

Dämpfer DA 5/1000
b = b WT b L = b WT Set Materialnummer
3 842 545 130

Zulässige Anschlagkraft pro WT
l = l WT
b Q = l WT m v 1)
28131 WT N
(kg) (m/min)
min. 50 max. 1100 2 … 9
min. 50 max. 1000 2 … 12
min. 50 max. 800 2 … 18
1) Fördergeschwindigkeit
Abmessungen Abmessungen
DA 5/200 DA 5/1000

51 51

60 55
246,5 132,5 246,5 132,5
72 80

45 45

38,5 38,5
24 21

246,5 132,5 A 120 90
A A
190,5 214,5 A
34221 34220
