Quertransport | TS 5 4.0 6-7

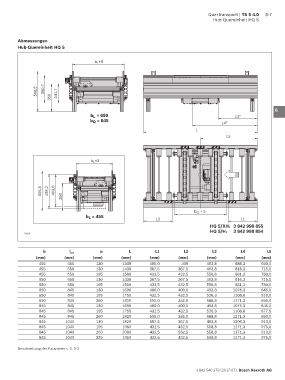

Hub-Quereinheit HQ 5

Abmessungen 1
Hub-Quereinheit HQ 5
2
b +3
L
3

4
506,5 350,7 241,7
350 5

6
b = 650 L3*
L
b Q = 845
L4* 7
L
L5 8

9

b +3 10
L

11

506,5 428,2 403,6 350 12

13
b + 5
Q
b = 455 L2 L1 14
L
HQ 5/XH: 3 842 998 855
HQ 5/H: 3 842 998 854 15
34219
16
b l p L L1 L2 L3 L4 L5
WT
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 17
455 455 130 1300 400,0 400 493,8 686,3 650,0
455 650 130 1430 367,5 367,5 493,8 816,3 715,0 18
455 650 195 1560 432,5 432,5 558,8 881,3 780,0
650 650 130 1430 367,5 367,5 493,8 816,3 715,0
650 650 195 1560 432,5 432,5 558,8 881,3 780,0 19
650 845 130 1690 400,0 400,0 493,8 1076,3 845,0
650 845 195 1755 432,5 432,5 526,3 1108,8 910,0 20
650 845 260 1820 595,0 335,0 688,8 1271,3 650,0
845 845 130 1690 400,0 400,0 493,8 1076,3 845,0
845 845 195 1755 432,5 432,5 526,3 1108,8 877,5 21
845 845 260 1820 595,0 335,0 688,8 1271,3 650,0
845 1040 130 1820 367,5 367,5 493,8 1206,3 910,0 22
845 1040 195 1950 432,5 432,5 558,8 1271,3 975,0
845 1040 260 2080 432,5 562,5 558,8 1271,3 910,0
845 1040 325 1950 432,5 432,5 558,8 1271,3 975,0 23

Beschreibung der Parameter s. S. 0-3 24

3 842 540 379 (2017-07), Bosch Rexroth AG
